本文作者是 ：王愈舟、俞育才、郭晨钊、程浩（英特尔）、李元健（百度）
1. Spark SQL 介绍
Spark SQL 是 Apache Spark 最广泛使用的一个组件，它提供了非常友好的接口来分布式处理结构化数据，在很多应用领域都有成功的生产实践，但是在超大规模集群和数据集上，Spark SQL 仍然遇到不少易用性和可扩展性的挑战。为了应对这些挑战，英特尔大数据技术团队和百度大数据基础架构部工程师在Spark 社区版本的基础上，改进并实现了自适应执行引擎。
本文首先讨论 Spark SQL 在大规模数据集上遇到的挑战，然后介绍自适应执行的背景和基本架构，以及自适应执行如何应对 Spark SQL 这些问题，最后我们将比较自适应执行和现有的社区版本 Spark SQL 在 100 TB 规模TPC-DS基准测试碰到的挑战和性能差异，以及自适应执行在Baidu Big SQL平台的使用情况。
2. 抛出挑战
2.1 挑战1：关于shuffle partition数
在 Spark SQL 中， shufflepartition 数可以通过参数 spark.sql.shuffle.partition 来设置，默认值是 200。这个参数决定了SQL作业每个 reduce 阶段任务数量，对整个查询性能有很大影响。
假设一个查询运行前申请了 E 个 Executor，每个 Executor 包含 C 个core（并发执行线程数），那么该作业在运行时可以并行执行的任务数就等于 E x C 个，或者说该作业的并发数是 E x C 。假设 shuffle partition 个数为 P ，除了 map stage 的任务数和原始数据的文件数量以及大小相关之外，后续的每个 reduce stage 的任务数都是 P。
由于 Spark 作业调度是抢占式的，E x C 个并发任务执行单元会抢占执行 P 个任务，“能者多劳”，直至所有任务完成，则进入到下一个Stage。但这个过程中，如果有任务因为处理数据量过大（例如：数据倾斜导致大量数据被划分到同一个 reducer partition ）或者其它原因造成该任务执行时间过长，一方面会导致整个 stage 执行时间变长，另一方面 E x C 个并发执行单元大部分可能都处于空闲等待状态，集群资源整体利用率急剧下降。
那么 spark.sql.shuffle.partition 参数究竟是多少比较合适？
如果 shuffle partition 设置过小，分配给每一个 reduce 任务处理的数据量就越多，在内存大小有限的情况下，不得不溢写（spill）到计算节点本地磁盘上。Spill 会导致额外的磁盘读写，影响整个SQL查询的性能，更差的情况还可能导致严重的 GC 问题甚至是 OOM。
如果 shuffle partition 设置过大：
每一个 reduce 任务处理的数据量很小并且很快结束，进而导致Spark任务调度负担变大。
每一个 mapper 任务必须把自己的 shuffle 输出数据分成 P 个 hash bucket，即确定数据属于哪一个 reduce partition，当shuffle partition数量太多时，hash bucket 里数据量会很小，在作业并发数很大时，reduce 任务 shuffle 拉取数据会造成一定程度的随机小数据读操作，当使用机械硬盘作为 shuffle 数据临时存取的时候性能下降会更加明显。
当最后一个 stage 保存数据时会写出 P 个文件，也可能会造成 HDFS 文件系统中大量的小文件。
从上，shuffle partition 的设置既不能太小也不能太大。为了达到最佳的性能，往往需要经多次试验才能确定某个 SQL 查询最佳的shuffle partition 值。然而在生产环境中，往往 SQL 以定时作业的方式处理不同时间段的数据，数据量大小可能变化很大，我们也无法为每一个SQL查询去做耗时的人工调优，这也意味这些 SQL 作业很难以最佳的性能方式运行。
Shuffle partition 的另外一个问题是，同一个 shuffle partition 数设置将应用到所有的 stage 。Spark在执行一个SQL作业时，会划分成多个 stage 。通常情况下，每个 stage 的数据分布和大小可能都不太一样，全局的 shuffle partition 设置最多只能对某个或者某些 stage最优，没有办法做到全局所有的stage设置最优。
这一系列关于 shufflepartition 的性能和易用性挑战，促使我们思考新的方法：我们能否根据运行时获取的 shuffle 数据量信息，例如数据块大小，记录行数等等，自动为每一个 stage 设置合适的 shuffle partition 值？
2.2 挑战2：Spark SQL最佳执行计划
Spark SQL 在执行 SQL 之前，会将 SQL 或者 Dataset 程序解析成逻辑计划，然后经历一系列的优化，最后确定一个可执行的物理计划。最终选择的物理计划的不同对性能有很大的影响。如何选择最佳的执行计划，这便是 Spark SQL 的 Catalyst 优化器的核心工作。Catalyst 早期主要是基于规则的优化器（RBO），在Spark 2.2中又加入了基于代价的优化（CBO）。目前执行计划的确定是在计划阶段，一旦确认以后便不再改变。然而在运行期间，当我们获取到更多运行时信息时，我们将有可能得到一个更佳的执行计划。
以 join 操作为例，在 Spark 中最常见的策略是 BroadcastHashJoin 和 SortMergeJoin。
BroadcastHashJoin属于 map side join，其原理是当其中一张表存储空间大小小于 broadcast 阈值时，Spark选择将这张小表广播到每一个 Executor 上，然后在 map 阶段，每一个 mapper 读取大表的一个分片，并且和整张小表进行 join ，整个过程中避免了把大表的数据在集群中进行 shuffle 。SortMergeJoin在 map 阶段 2 张数据表都按相同的分区方式进行 shuffle 写，reduce 阶段每个 reducer 将两张表属于对应partition 的数据拉取到同一个任务中做 join。
RBO 根据数据的大小，尽可能把 join 操作优化成 BroadcastHashJoin。Spark中使用参数 spark.sql.autoBroadcastJoinThreshold 来控制选择 BroadcastHashJoin 的阈值，默认是10MB。然而对于复杂的 SQL 查询，它可能使用中间结果来作为 join 的输入，在计划阶段，Spark 并不能精确地知道 join 中两表的大小或者会错误地估计它们的大小，以致于错失了使用 BroadcastHashJoin 策略来优化 join 执行的机会。但是在运行时，通过从 shuffle 写得到的信息，我们可以动态地选用 BroadcastHashJoin。以下是一个例子，join 一边的输入大小只有600K，但Spark仍然规划成 SortMergeJoin。
这促使我们思考第二个问题：我们能否通过运行时收集到的信息，来动态地调整执行计划？
2.3 挑战3：数据倾斜
数据倾斜是常见的导致 Spark SQL 性能变差的问题。数据倾斜是指某一个 partition 的数据量远远大于其它 partition 的数据，导致个别任务的运行时间远远大于其它任务，因此拖累了整个 SQL 的运行时间。

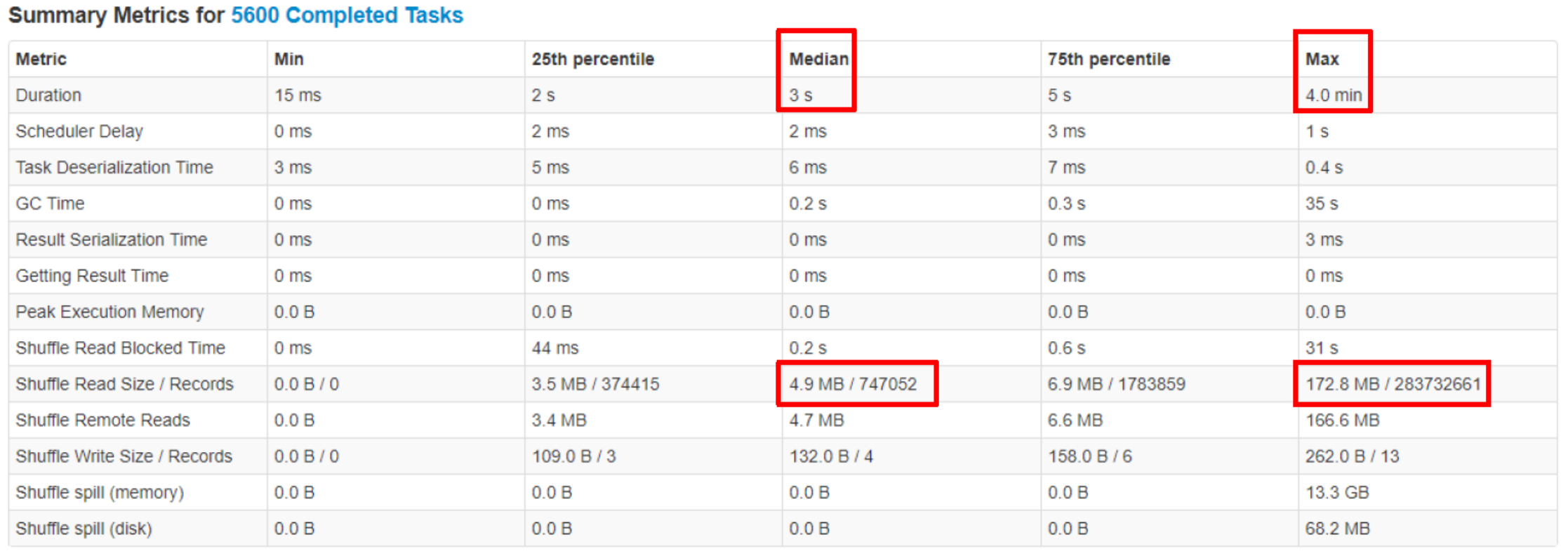

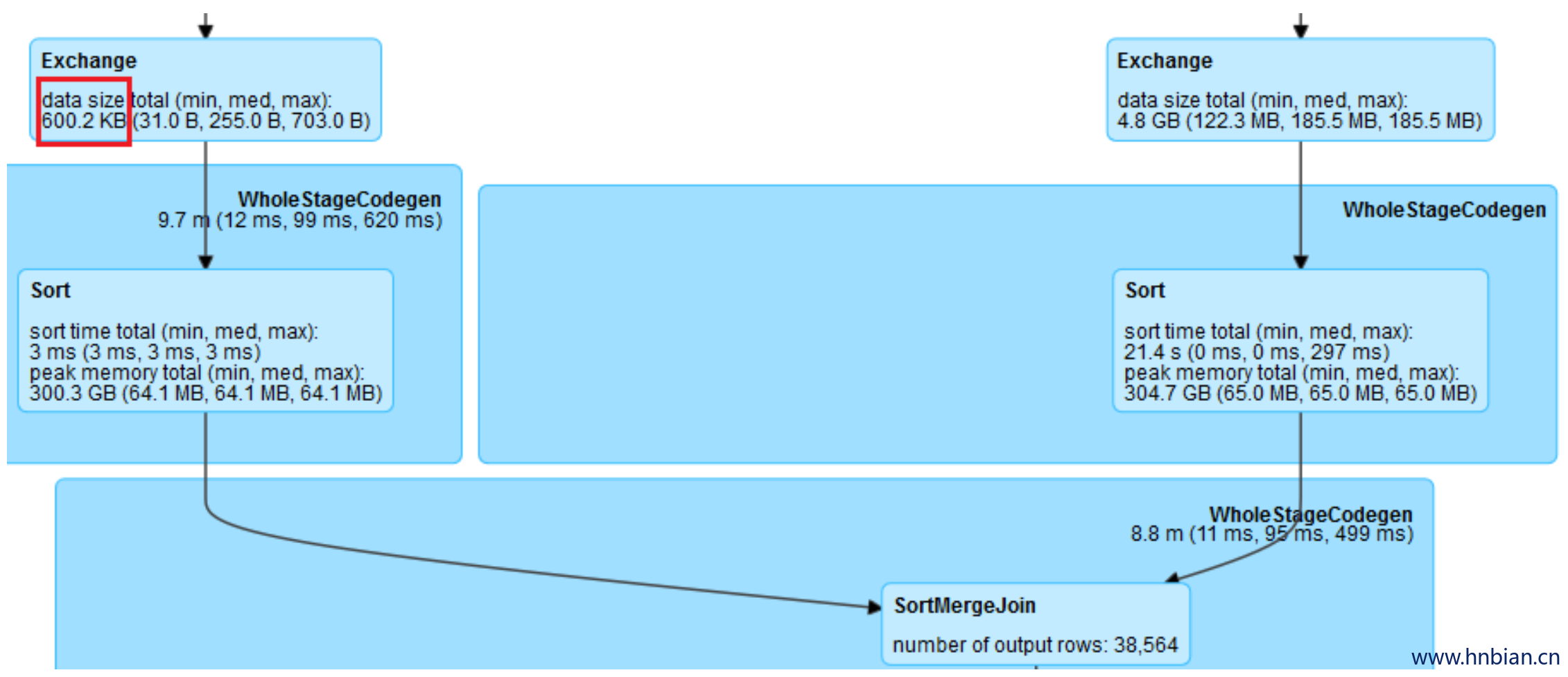

在实际SQL作业中，数据倾斜很常见，join key 对应的 hash bucket 总是会出现记录数不太平均的情况，在极端情况下，相同 join key 对应的记录数特别多，大量的数据必然被分到同一个 partition 因而造成数据严重倾斜。如图2，可以看到大部分任务3秒左右就完成了，而最慢的任务却花了4分钟，它处理的数据量却是其它任务的若干倍。
目前，处理 join 时数据倾斜的一些常见手段有：
增加 shuffle partition 数量，期望原本分在同一个 partition 中的数据可以被分散到多个 partition 中，但是对于同 key 的数据没有作用。
调大 BroadcastHashJoin 的阈值，在某些场景下可以把 SortMergeJoin 转化成 BroadcastHashJoin 而避免 shuffle 产生的数据倾斜。
手动过滤倾斜的 key，并且对这些数据加入随机的前缀，在另一张表中这些 key 对应的数据也相应的膨胀处理，然后再做join。
综上，这些手段都有各自的局限性并且涉及很多的人为处理。
基于此，我们思考了第三个问题：Spark能否在运行时自动地处理join中的数据倾斜？
3. 自适应性执行框架介绍
3.1 自适应执行背景和简介
早在 2015 年，Spark 社区就提出了自适应执行的基本想法，在 Spark 的 DAGScheduler 中增加了提交单个 map stage 的接口，并且在实现运行时调整 shuffle partition 数量上做了尝试。但目前该实现有一定的局限性，在某些场景下会引入更多的 shuffle ，即更多的stage，对于三表在同一个 stage 中做 join 等情况也无法很好的处理。所以该功能一直处于实验阶段，配置参数也没有在官方文档中提及。
基于这些社区的工作，英特尔大数据技术团队对自适应执行做了重新的设计，实现了一个更为灵活的自适性执行框架。在这个框架下面，我们可以添加额外的规则，来实现更多的功能。目前，已实现的特性包括：自动设置 shuffle partition 数，动态调整执行计划，动态处理数据倾斜等等。
3.2 自适应执行架构
在 Spark SQL 中，当 Spark 确定最后的物理执行计划后，根据每一个 operator 对 RDD 的转换定义，它会生成一个 RDD 的 DAG 图。之后 Spark 基于 DAG 图静态划分 stage 并且提交执行，所以一旦执行计划确定后，在运行阶段无法再更新。自适应执行的基本思路是在执行计划中事先划分好 stage，然后按 stage 提交执行，在运行时收集当前 stage 的 shuffle 统计信息，以此来优化下一个 stage 的执行计划，然后再提交执行后续的 stage。

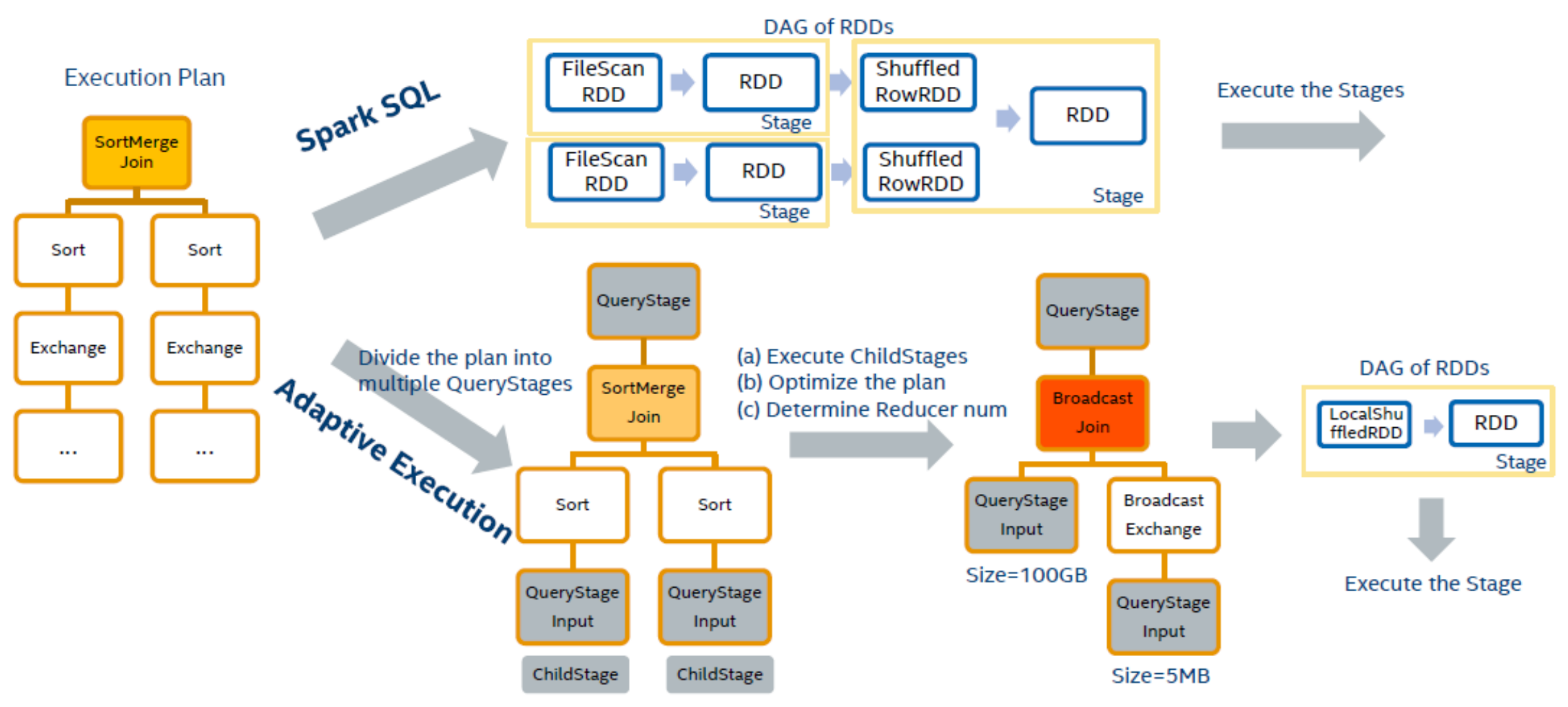

从 图 3 中我们可以看出自适应执行的工作方法，
- 以 Exchange 节点作为分界将执行计划这棵树划分成多个 QueryStage（Exchange节点在 Spark SQL 中代表 shuffle）。
- 每一个 QueryStage 都是一棵独立的子树，也是一个独立的执行单元。在加入 QueryStage 的同时，我们也加入一个 QueryStageInput 的叶子节点，作为父亲 QueryStage 的输入。例如对于图中两表 join 的执行计划来说我们会创建3个 QueryStage。最后一个 QueryStage 中的执行计划是 join 本身，它有 2 个 QueryStageInput 代表它的输入，分别指向2个孩子的QueryStage。
- 在执行 QueryStage 时，我们首先提交它的孩子 stage，并且收集这些 stage 运行时的信息。当这些孩子 stage 运行完毕后，我们可以知道它们的大小等信息，以此来判断 QueryStage 中的计划是否可以优化更新。例如当我们获知某一张表的大小是 5M，它小于 broadcast 的阈值时，我们可以将 SortMergeJoin 转化成 BroadcastHashJoin 来优化当前的执行计划。我们也可以根据孩子stage产生的 shuffle 数据量，来动态地调整该stage的reducer个数。
- 在完成一系列的优化处理后，最终我们为该 QueryStage 生成 RDD 的 DAG 图，并且提交给 DAG Scheduler 来执行。
3.3 自动设置reducer个数

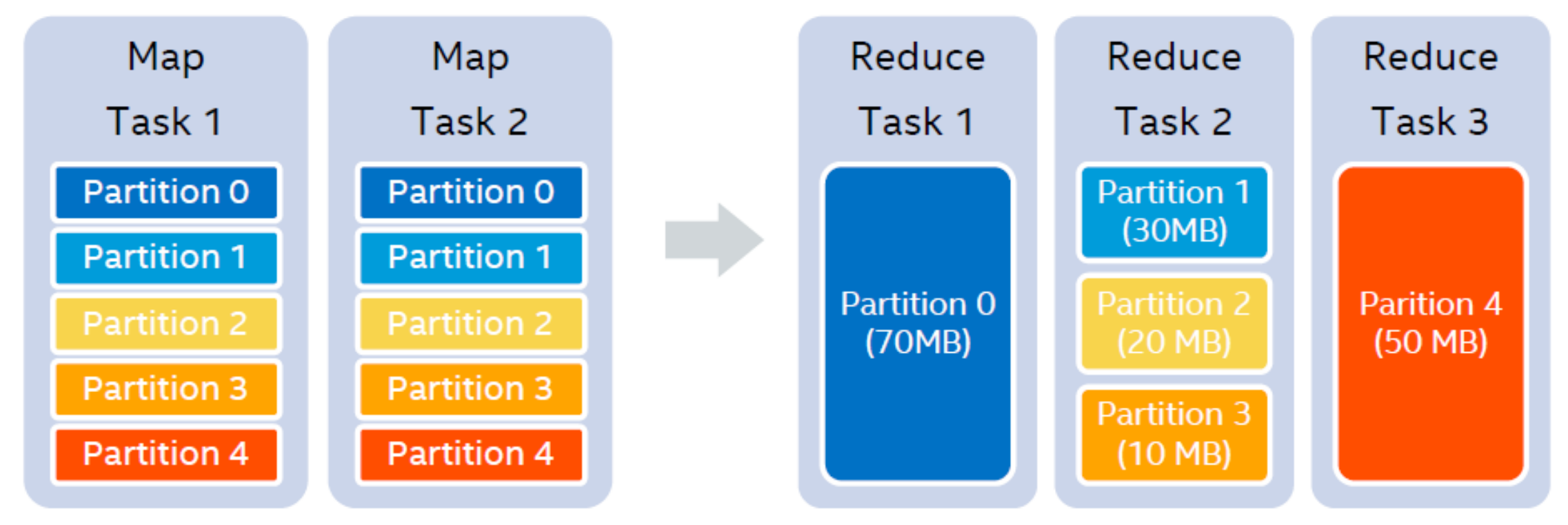

假设我们设置的 shufflepartition 个数为5，在 map stage 结束之后，我们知道每一个 partition 的大小分别是 70MB，30MB，20MB，10MB 和 50MB。假设我们设置每一个reducer处理的目标数据量是64MB，那么在运行时，我们可以实际使用 3 个 reducer。第一个reducer处理partition 0 (70MB)，第二个reducer处理连续的partition 1 到3，共60MB，第三个reducer处理partition 4 (50MB)，如图4所示。
在自适应执行的框架中，因为每个 QueryStage 都知道自己所有的孩子 stage，因此在调整 reducer 个数时，可以考虑到所有的 stage 输入。另外，我们也可以将记录条数作为一个 reducer 处理的目标值。因为 shuffle 的数据往往都是经过压缩的，有时 partition 的数据量并不大，但解压后记录条数确远远大于其它 partition，造成数据不均。所以同时考虑数据大小和记录条数可以更好地决定 reducer 的个数。
3.4 动态调整执行计划
目前我们支持在运行时动态调整 join 的策略，在满足条件的情况下，即一张表小于 Broadcast 阈值，可以将 SortMergeJoin 转化成 BroadcastHashJoin。由于 SortMergeJoin 和 BroadcastHashJoin 输出的 partition 情况并不相同，随意转换可能在下一个stage引入额外的shuffle操作。因此我们在动态调整 join 策略时，遵循一个规则，即在不引入额外 shuffle 的前提下才进行转换。
将 SortMergeJoin 转化成 BroadcastHashJoin 有哪些好处呢？

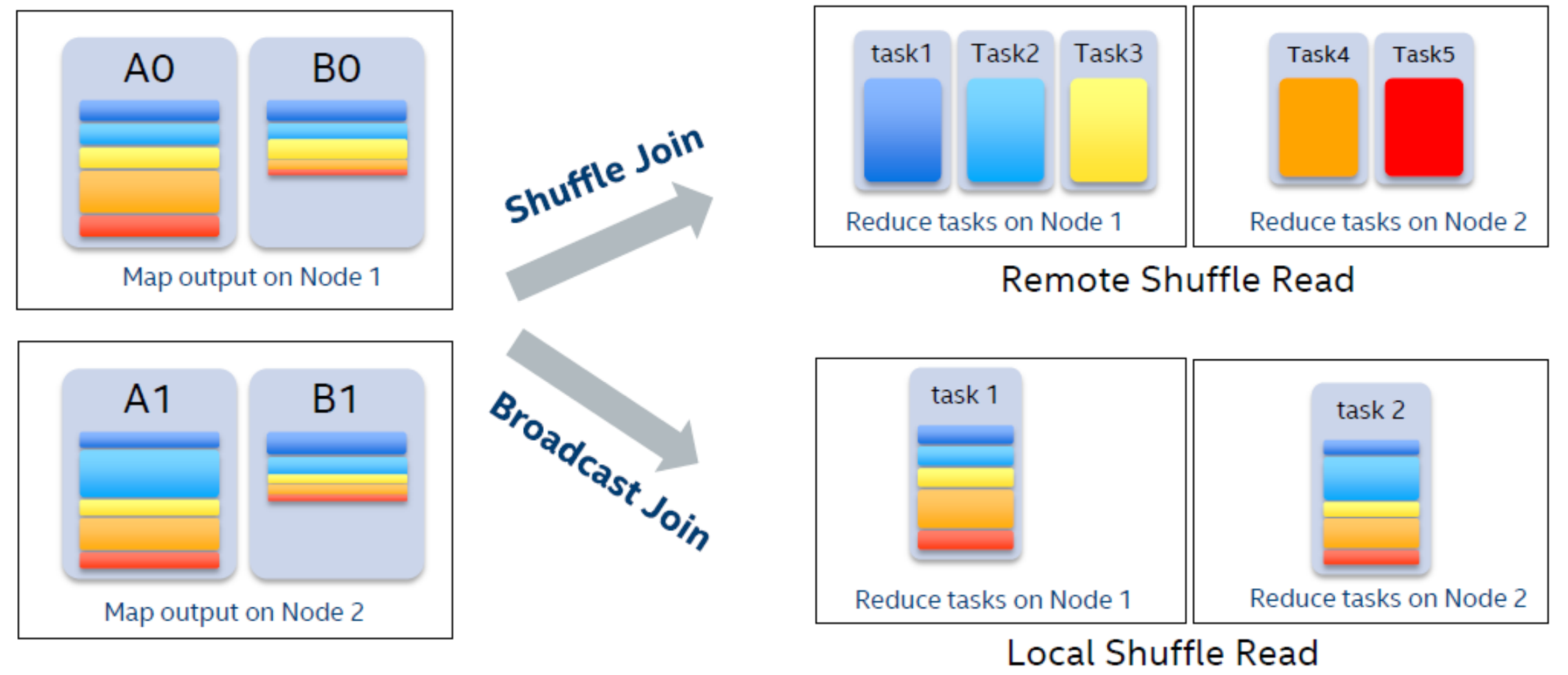

因为数据已经shuffle写到磁盘上，我们仍然需要 shuffle 读取这些数据。我们可以看看 图5 的例子，假设A表和B表join，map阶段2张表各有2个map任务，并且shuffle partition个数为5。
如果做 SortMergeJoin，在reduce阶段需要启动 5 个reducer，每个reducer通过网络shuffle读取属于自己的数据。然而，当我们在运行时发现B表可以broadcast，并且将其转换成 BroadcastHashJoin 之后，我们只需要启动 2 个reducer，每一个 reducer 读取一个mapper 的整个 shuffle output 文件。当我们调度这 2 个 reducer 任务时，可以优先将其调度在运行 mapper 的 Executor 上，因此整个shuffle 读变成了本地读取，没有数据通过网络传输。并且读取一个文件这样的顺序读，相比原先 shuffle 时随机的小文件读，效率也更胜一筹。另外， SortMergeJoin 过程中往往会出现不同程度的数据倾斜问题，拖慢整体的运行时间。而转换成 BroadcastHashJoin后，数据量一般比较均匀，也就避免了倾斜，我们可以在下文实验结果中看到更具体的信息。
3.5 动态处理数据倾斜
在自适应执行的框架下，我们可以在运行时很容易地检测出有数据倾斜的 partition。当执行某个stage时，我们收集该 stage 每个mapper 的 shuffle 数据大小和记录条数。如果某一个 partition 的数据量或者记录条数超过中位数的 N 倍，并且大于某个预先配置的阈值，我们就认为这是一个数据倾斜的 partition，需要进行特殊的处理。
假设我们A表和B表做 inner join ，并且A表中第0个partition是一个倾斜的 partition 。
一般情况下，A表和B表中partition 0的数据都会 shuffle 到同一个reducer中进行处理，由于这个 reducer 需要通过网络拉取大量的数据并且进行处理，它会成为一个最慢的任务拖慢整体的性能。

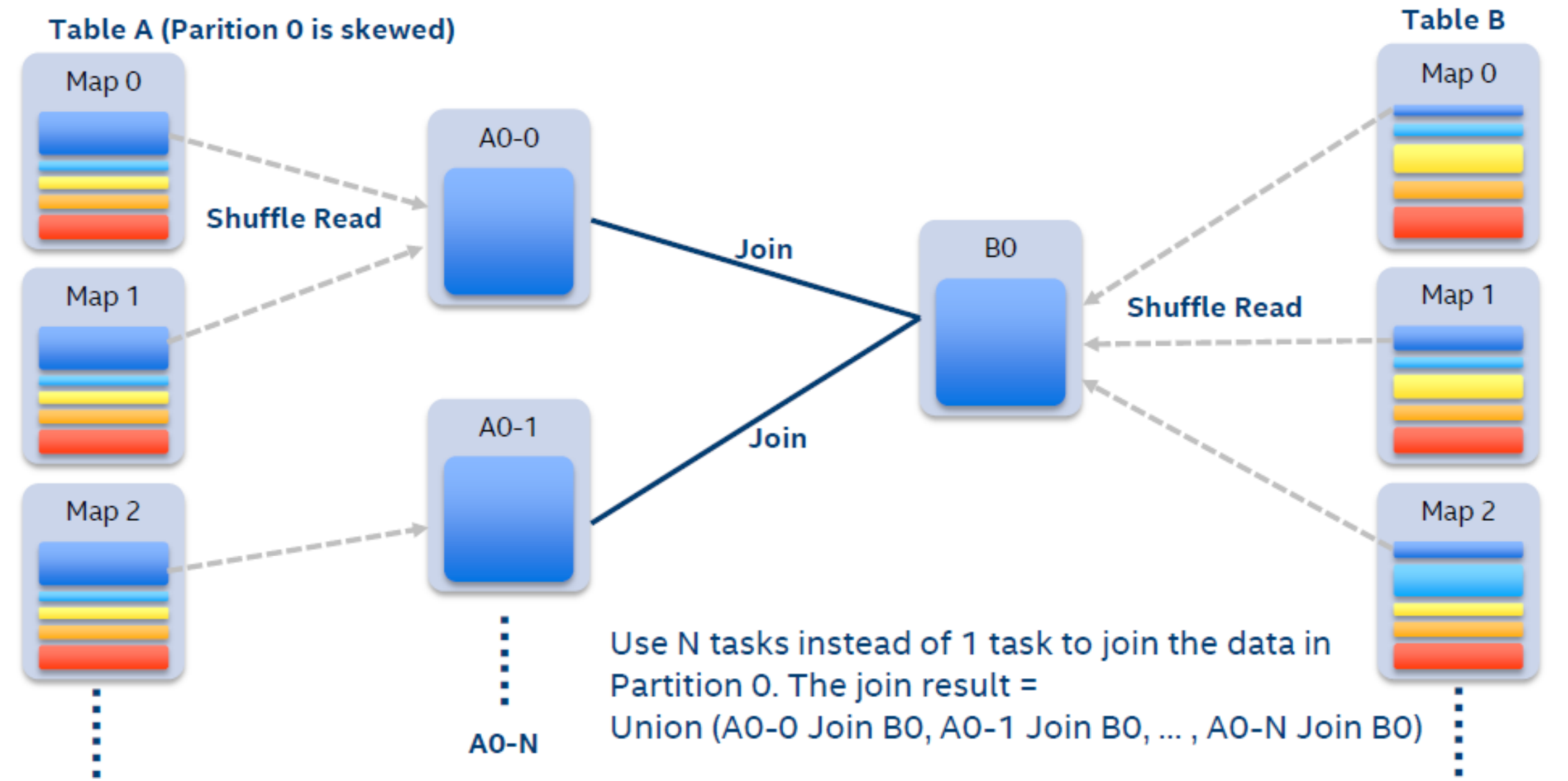

在自适应执行框架下，一旦我们发现A表的 partition 0 发生倾斜，我们随后使用 N 个任务去处理该 partition。每个任务只读取若干个mappe r的 shuffle 输出文件，然后读取B表 partition 0 的数据做 join。最后，我们将 N 个任务 join 的结果通过 Union 操作合并起来。为了实现这样的处理，我们对 shuffle read 的接口也做了改变，允许它只读取部分 mapper 中某一个 partition 的数据。在这样的处理中，B表的 partition 0 会被读取 N 次，虽然这增加了一定的额外代价，但是通过 N 个任务处理倾斜数据带来的收益仍然大于这样的代价。如果B表中 partition 0 也发生倾斜，对于inner join来说我们也可以将B表的 partition 0 分成若干块，分别与A表的 partition 0 进行join，最终 union 起来。但对于其它的 join 类型例如 Left Semi Join 我们暂时不支持将B表的 partition 0 拆分。
4. 自适应执行框架测试
4.1 自适应执行和Spark SQL在100TB上的性能比较

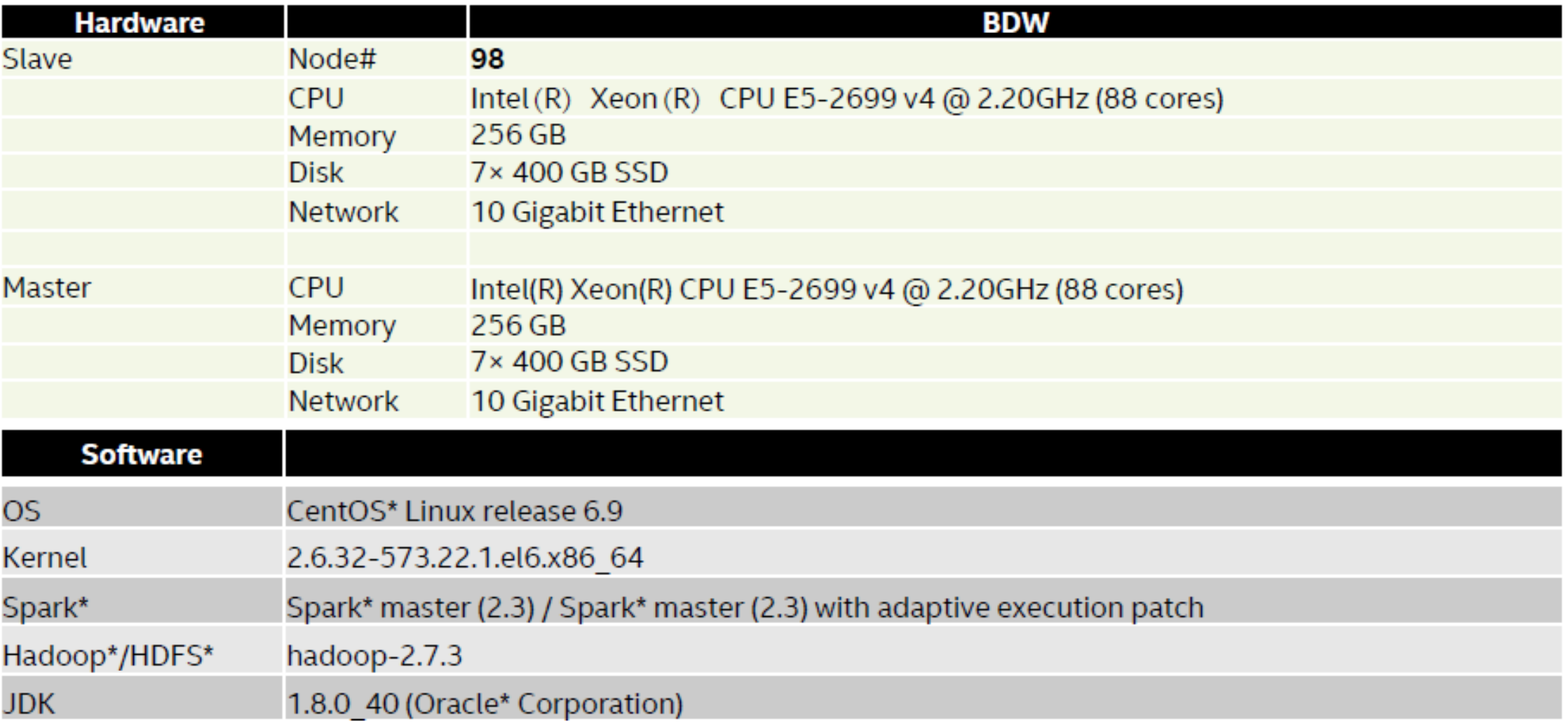

我们使用99台机器搭建了一个集群，使用 Spark2.2 在 TPC-DS 100TB 的数据集进行了实验，比较原版Spark和自适应执行的性能。以下是集群的详细信息：

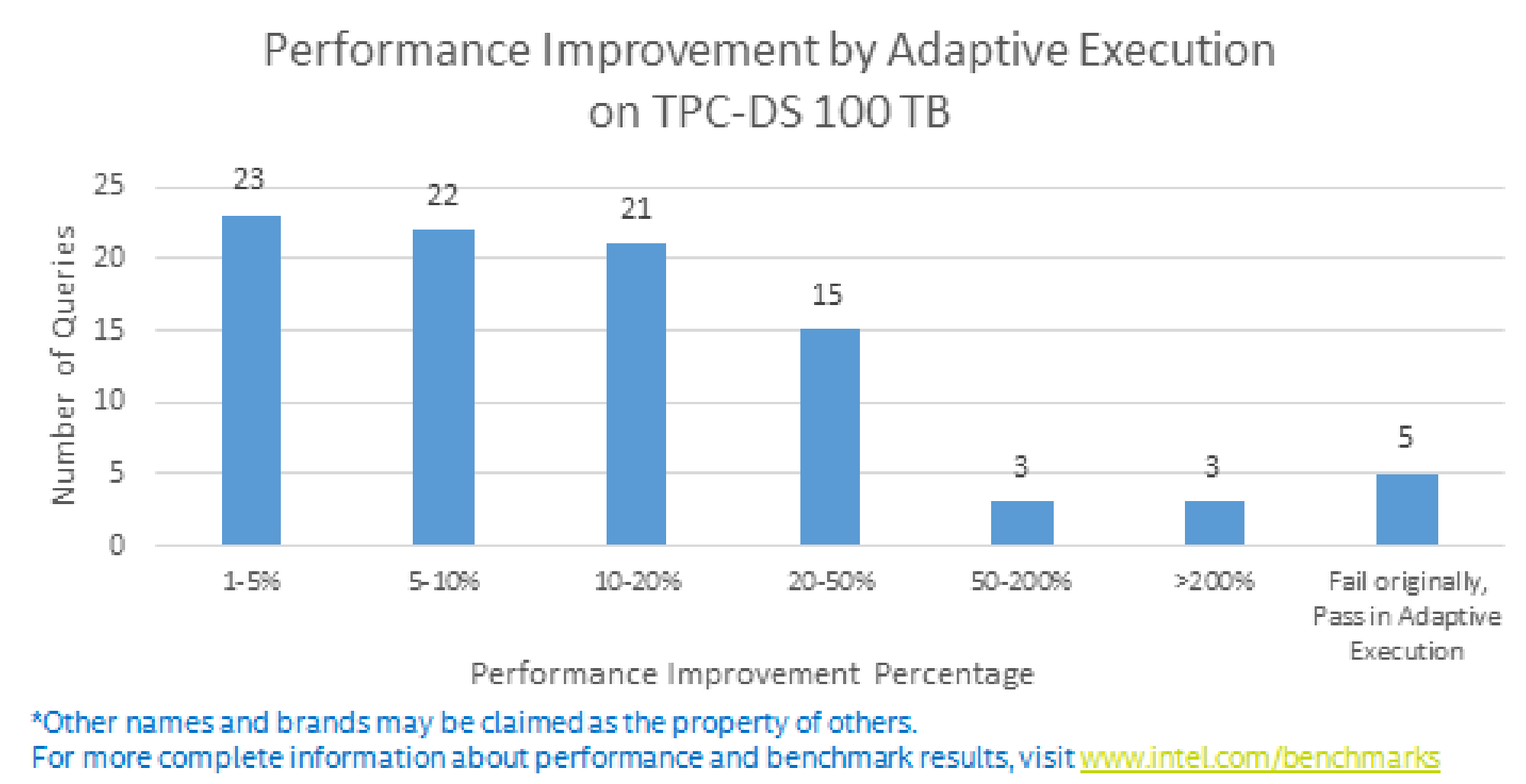

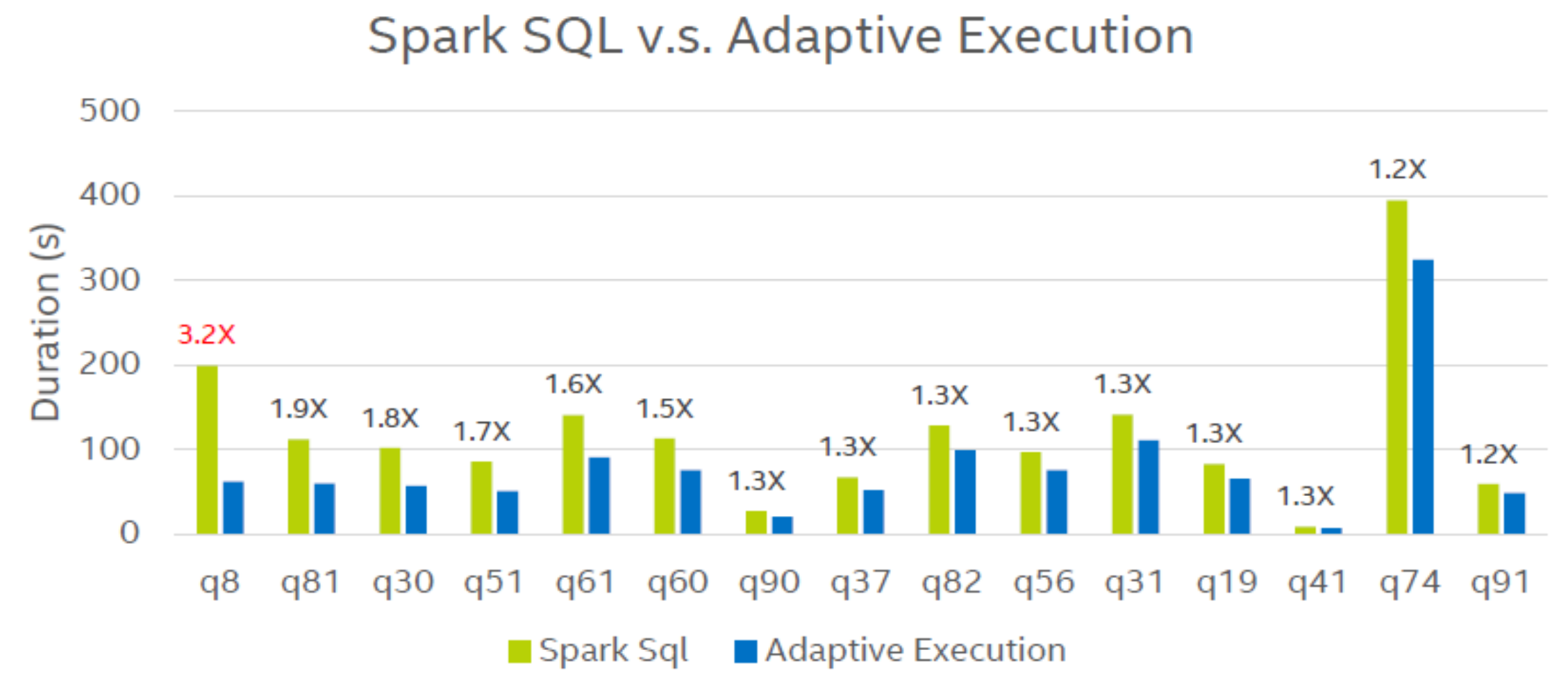

实验结果显示，在自适应执行模式下，103 条 SQL 中有 92 条都得到了明显的性能提升，其中 47 条 SQL 的性能提升超过10%，最大的性能提升达到了 3.8 倍，并且没有出现性能下降的情况。另外在原版Spark中，有 5 条 SQL 因为 OOM 等原因无法顺利运行，在自适应模式下我们也对这些问题做了优化，使得103条SQL在TPC-DS 100TB数据集上全部成功运行。以下是具体的性能提升比例和性能提升最明显的几条SQL。

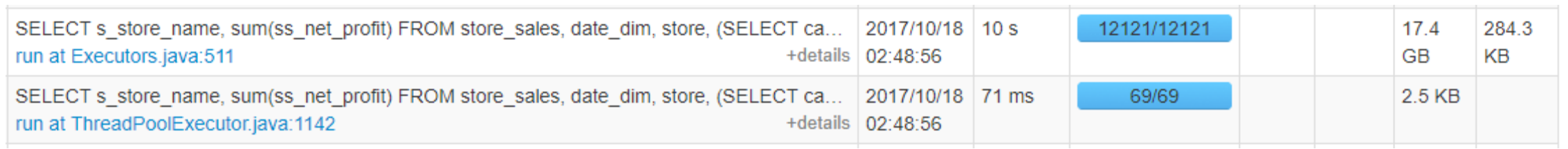

通过仔细分析了这些性能提升的 SQL ，我们可以看到自适应执行带来的好处。首先是自动设置 reducer 个数，原版 Spark 使用 10976 作为 shuffle partition 数，在自适应执行时，以下 SQL 的 reducer 个数自动调整为 1064 和 1079 ，可以明显看到执行时间上也提升了很多。这正是因为减少了调度的负担和任务启动的时间，以及减少了磁盘IO请求。

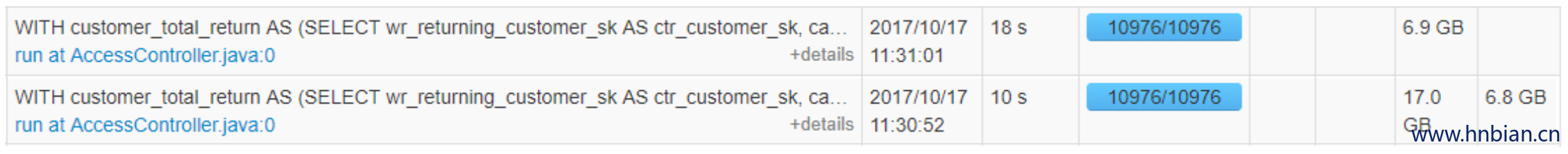

- 原版Spark：

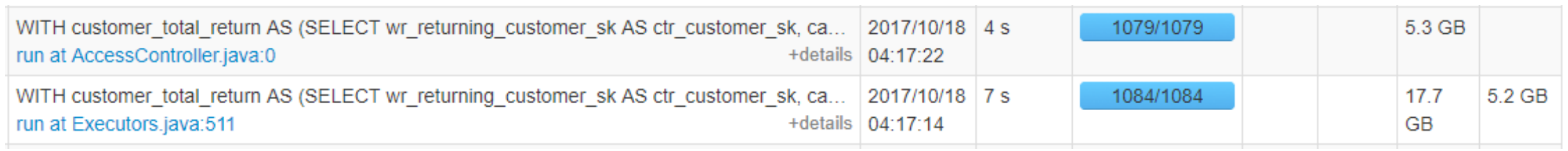

- 自适应执行：
在运行时动态调整执行计划，将 SortMergeJoin 转化成 BroadcastHashJoin 在某些 SQL 中也带来了很大的提升。例如在以下的例子中，原本使用 SortMergeJoin 因为数据倾斜等问题花费了2.5分钟。在自适应执行时，因为其中一张表的大小只有2.5k所以在运行时转化成了BroadcastHashJoin，执行时间缩短为10秒。

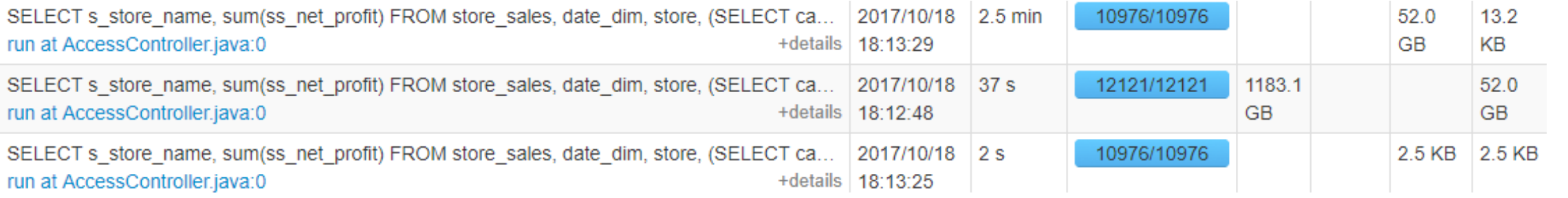

- 原版Spark：
- 自适应执行：
4.2 100 TB的挑战及优化
成功运行 TPC-DS 100 TB数据集中的所有SQL，对于Apache Spark来说也是一大挑战。虽然SparkSQL官方表示支持TPC-DS所有的SQL，但这是基于小数据集。在100TB这个量级上，Spark暴露出了一些问题导致有些SQL执行效率不高，甚至无法顺利执行。在做实验的过程中，我们在自适应执行框架的基础上，对 Spark 也做了其它的优化改进，来确保所有 SQL 在 100TB 数据集上可以成功运行。以下是一些典型的问题。
4.2.1 统计map端输出数据时driver单点瓶颈的优化（SPARK-22537）
在每个map任务结束后，会有一个表示每个 partition 大小的数据结构（即下面提到的 CompressedMapStatus 或HighlyCompressedMapStatus）返回给driver。而在自适应执行中，当一次 shuffle 的 map stage 结束后，driver 会聚合每个 mapper给出的 partition 大小信息，得到在各个 partition 上所有 mapper 输出的数据总大小。该统计由单线程完成，如果 mapper 的数量是M，shuffle partition 的数量为 S，那么统计的时间复杂度在 O(M x S) ~ O (M x S x log(M x S)) 之间，当 CompressedMapStatus 被使用时，复杂度为这个区间的下限，当 HighlyCompressedMapStatus 被使用时，空间有所节省，时间会更长，在几乎所有的 partition 数据都为空时，复杂度会接近该区间的上限。
在 M x S 增大时，我们会遇到 driver 上的单点瓶颈，一个明显的表现是 UI 上 map stage 和 reduce stage 之间的停顿。为了解决这个单点瓶颈，我们将任务尽量均匀地划分给多个线程，线程之间不相交地为 scala Array 中的不同元素赋聚合值。
在这项优化中，新的 spark.shuffle.mapOutput.parallelAggregationThreshold（简称threshold）被引入，用于配置使用多线程聚合的阈值，聚合的并行度由 JVM 中可用 core 数和 M * S / threshold + 1 中的小值决定。
4.2.2 Shuffle读取连续partition时的优化 （SPARK-9853）
在自适应执行的模式下，一个 reducer 可能会从一个 mapoutput 文件中读取诺干个连续的数据块。目前的实现中，它需要拆分成许多独立的 getBlockData 调用，每次调用分别从硬盘读取一小块数据，这样就需要很多的磁盘 IO。我们对这样的场景做了优化，使得Spark可以一次性地把这些连续数据块都读上来，这样就大大减少了磁盘的 IO。在小的基准测试程序中，我们发现 shuffle read 的性能可以提升3倍。
4.2.3 BroadcastHashJoin中避免不必要的partition读的优化
自适应执行可以为现有的 operator 提供更多优化的可能。在 SortMergeJoin 中有一个基本的设计：每个 reducetask 会先读取左表中的记录，如果左表的 partition 为空，则右表中的数据我们无需关注（对于非 anti join 的情况），这样的设计在左表有一些 partition 为空时可以节省不必要的右表读取，在 SortMergeJoin 中这样的实现很自然。
BroadcastHashJoin 中不存在按照 join key 分区的过程，所以缺失了这项优化。然而在自适应执行的一些情况中，利用 stage 间的精确统计信息，我们可以找回这项优化：如果 SortMergeJoin 在运行时被转换成了 BroadcastHashJoin ，且我们能得到各个 partition key 对应partition 的精确大小，则新转换成的 BroadcastHashJoin 将被告知：无需去读那些小表中为空的 partition ，因为不会 join 出任何结果。
4.3 Baidu真实产品线试用情况
我们将自适应执行优化应用在 Baidu 内部基于 Spark SQL 的即席查询服务 BaiduBig SQL 之上，做了进一步的落地验证，通过选取单日全天真实用户查询，按照原有执行顺序回放重跑和分析，得到如下几点结论：
- 对于秒级的简单查询，自适应版本的性能提升并不明显，这主要是因为它们的瓶颈和主要耗时集中在了 IO 上面，而这不是自适应执行的优化点。
- 按照查询复杂度维度考量测试结果发现：查询中迭代次数越多，多表 join 场景越复杂的情况下自适应执行效果越好。我们简单按照group by、 sor、 join、子查询等操作个数来将查询分类，如上关键词大于 3 的查询有明显的性能提升，优化比从50%~200%不等，主要优化点来源于 shuffle 的动态并发数调整及 join 优化。
- 从业务使用角度来分析，前文所述
SortMergeJoin转BroadcastHashJoin的优化在Big SQL场景中命中了多种典型的业务SQL模板，试考虑如下计算需求：用户期望从两张不同维度的计费信息中捞取感兴趣的user列表在两个维度的整体计费。收入信息原表大小在百T级别，用户列表只包含对应用户的元信息，大小在10M以内。两张计费信息表字段基本一致，所以我们将两张表与用户列表做inner join 后 union 做进一步分析，SQL表达如下：
SELECT
t.c1,t.id,t.c2,t.c3,t.c4,sum(t.num1),sum(t.num2),sum(t.num3)
FROM (
SELECT
c1,t1.id AS id,c2,c3,c4,sum(num1s) AS num1,sum(num2) AS num2,sum(num3) AS num3
FROM basedata.shitu_a t1
INNER JOIN basedata.user_82_1512023432000 t2
ON (t1.id=t2.id)
WHERE (event_day=20171107) AND flag !='true'
GROUP BY c1,t1.id,c2,c3,c4
UNION ALL
SELECT
c1,t1.id AS id,c2,c3,c4,sum(num1s) AS num1,sum(num2) AS num2,sum(num3) AS num3
FROM basedata.shitu_b t1
INNER JOIN basedata.user_82_1512023432000 t2
ON (t1.id=t2.id)
WHERE (event_day=20171107) AND flag !='true'
GROUP BY c1,t1.id,c2,c3,c4
) t

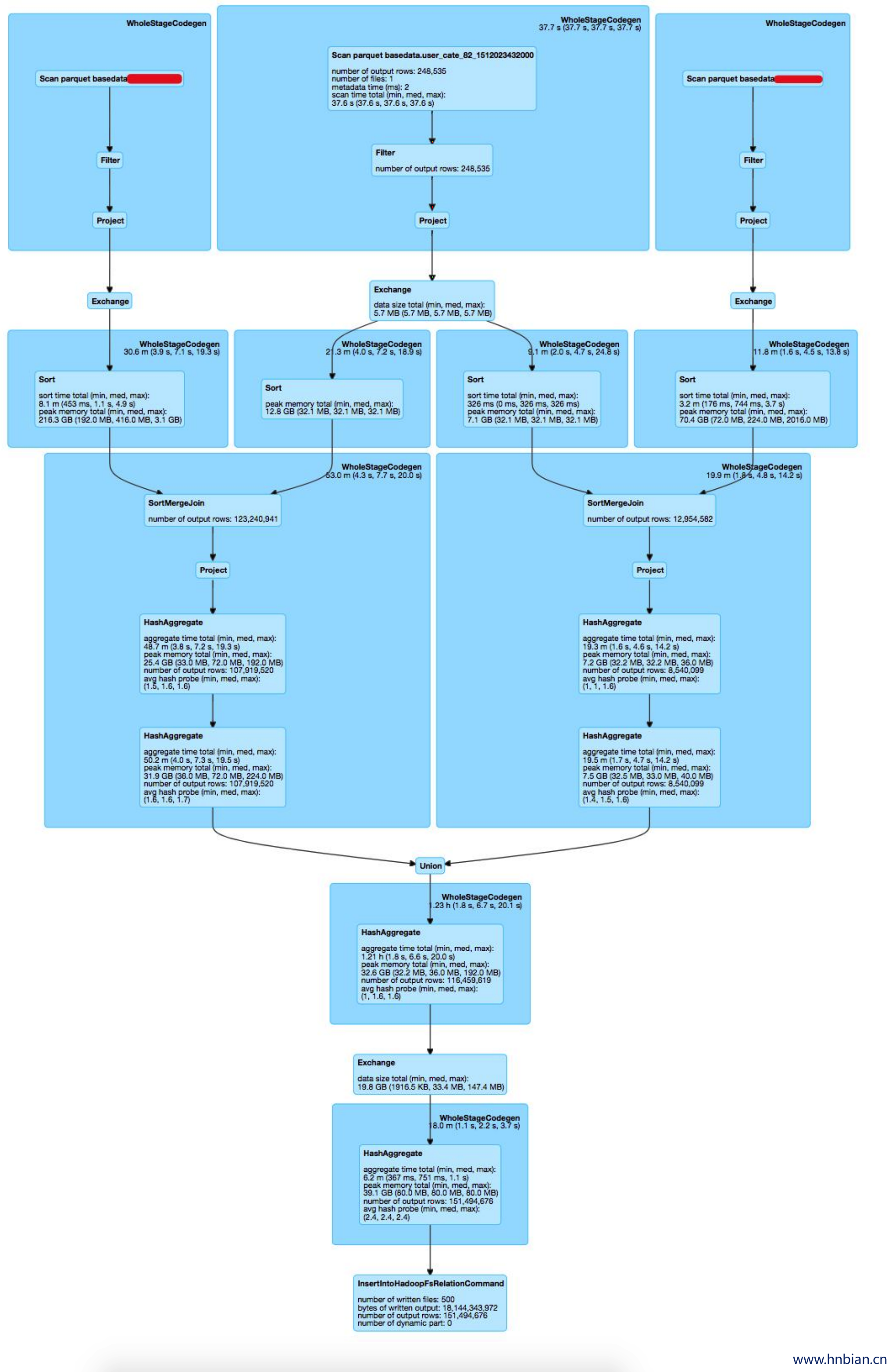

GROUP BY t.c1,t.id,t.c2,t.c3,c4- 对应的原版Spark执行计划如下：
针对于此类用户场景，可以全部命中自适应执行的 join 优化逻辑，执行过程中多次 SortMergeJoin 转为 BroadcastHashJoin ，减少了中间内存消耗及多轮 sort，得到了近200%的性能提升。
结合上述3点，下一步自适应执行在 Baidu 内部的优化落地工作将进一步集中在大数据量、复杂查询的例行批量作业之上，并考虑与用户查询复杂度关联进行动态的开关控制。对于数千台的大规模集群上运行的复杂查询，自适应执行可以动态调整计算过程中的并行度，可以帮助大幅提升集群的资源利用率。另外，自适应执行可以获取到多轮 stage 之间更完整的统计信息，下一步我们也考虑将对应数据及Strategy 接口开放给 Baidu Spark 平台上层用户，针对特殊作业进行进一步的定制化 Strategy 策略编写。
5. 总结
随着 Spark SQL 广泛的使用以及业务规模的不断增长，在大规模数据集上遇到的易用性和性能方面的挑战将日益明显。本文讨论了三个典型的问题，包括调整 shuffle partition 数量，选择最佳执行计划和数据倾斜。这些问题在现有的框架下并不容易解决，而自适应执行可以很好地应对这些问题。
我们介绍了自适应执行的基本架构以及解决这些问题的具体方法。最后我们在 TPC-DS 100TB 数据集上验证了自适应执行的优势，相比较原版Spark SQL，103个SQL查询中，90%的查询都得到了明显的性能提升，最大的提升达到3.8倍，并且原先失败的5个查询在自适应执行下也顺利完成。
我们在百度的Big SQL平台也做了进一步的验证，对于复杂的真实查询可以达到2倍的性能提升。总之，自适应执行解决了Spark SQL在大数据规模上遇到的很多挑战，并且很大程度上改善了 Spark SQL 的易用性和性能，提高了超大集群中多租户多并发作业情况下集群的资源利用率。将来，我们考虑在自适应执行的框架之下，提供更多运行时可以优化的策略，并且将我们的工作贡献回馈给社区，也希望有更多的朋友可以参与进来，将其进一步完善。
