Kafka总结（七）Kafka监控kafka-manager介绍

kafka
kafka
发布日期:   2020-02-23
文章字数:   2.7k
阅读时长:   13 分
阅读次数:

1. kafka-manager介绍

CMAK（Cluster Manager for Apache Kafka，以前称为Kafka Manager），是用于管理Apache Kafka群集的工具。在监控介绍阶段我们介绍一下kafka Manager 的部署与使用

CMAK支持以下内容：

  • 管理多个集群
  • 检查集群状态（主题，使用者，偏移量，代理，副本分发，分区分发）
  • 运行副本leader选择
  • 生成带有选项的分区分配，以选择要使用的broker
  • 可以对分区重新分配
  • 创建主题
  • 删除主题（仅在0.8.2+上受支持，并记住在代理配​​置中设置delete.topic.enable = true）
  • 批量生成多个topic的分区分配，并可以选择要使用的broker
  • 批量运行分区的多个主题的重新分配
  • 为topic增加主题
  • 更新现有主题的配置等功能

2. 安装 sbt


[root@node1 ~]# curl https://bintray.com/sbt/rpm/rpm > bintray-sbt-rpm.repo

curl: (35) SSL connect error

# 无法在服务器使用curl命令访问https域名,
# 原因是nss版本有点旧了，yum -y update nss更新一下，重新curl即可！
root@node1 ~]# yum -y update nss
Loaded plugins: fastestmirror, refresh-packagekit, security
Loading mirror speeds from cached hostfile
 * base: mirrors.aliyun.com
 * extras: mirrors.ustc.edu.cn
 * updates: mirrors.aliyun.com
 ...
Complete!

 [root@node1 ~]# curl https://bintray.com/sbt/rpm/rpm > bintray-sbt-rpm.repo
   % Total    % Received % Xferd  Average Speed   Time    Time     Time  Current
                                  Dload  Upload   Total   Spent    Left  Speed
 160   160    0   160    0     0     56      0 --:--:--  0:00:02 --:--:--   131

[root@node1 ~]# mv bintray-sbt-rpm.repo /etc/yum.repos.d/
[root@node1 ~]#
[root@node1 ~]# yum install sbt
Loaded plugins: fastestmirror, refresh-packagekit, security
Loading mirror speeds from cached hostfile
 * base: mirrors.aliyun.com
 * extras: mirrors.ustc.edu.cn
 * updates: mirrors.aliyun.com
 ...
Total download size: 1.2 M
Installed size: 1.4 M
Is this ok [y/N]: y
...
Installed:
  sbt.noarch 0:1.3.8-0

Complete!

[root@node1 ~]# sbt --version
[info] [launcher] getting org.scala-sbt sbt 1.3.8  (this may take some time)...
# 这里可能要等比较久的时间
:: loading settings :: url = jar:file:/usr/share/sbt/bin/sbt-launch.jar!/org/apache/ivy/core/settings/ivysettings.xml
downloading https://repo1.maven.org/maven2/org/scala-lang/scala-library/2.12.10/scala-library-2.12.10.jar ...
    [SUCCESSFUL ] org.scala-lang#scala-library;2.12.10!scala-library.jar (131625ms)
    ...
    6 artifacts copied, 0 already retrieve
sbt version in this project: 1.3.8
sbt script version: 1.3.8

3. 安装git


[root@node1 opt]# yum install git
Loaded plugins: fastestmirror, refresh-packagekit, security
...
Total download size: 4.7 M
Installed size: 15 M
Is this ok [y/N]: y
...
Complete!

[root@node1 opt]# git --version
git version 1.7.1

#配置git

[root@node1 opt]# git config --global user.name "yourname"
[root@node1 opt]# git config --global user.email yourname@email.com
[root@node1 opt]#
[root@node1 opt]# git config --list
user.name=yourname
user.email=yourname@email.com

4. 下载CMAK 并编译

或从releases 页下载编译好的安装包：https://github.com/yahoo/CMAK/releases

# 下载源码
[root@node1 opt]# git clone https://github.com/yahoo/CMAK.git
Initialized empty Git repository in /opt/CMAK/.git/
remote: Enumerating objects: 153, done.
remote: Counting objects: 100% (153/153), done.
remote: Compressing objects: 100% (113/113), done.
remote: Total 5975 (delta 59), reused 79 (delta 26), pack-reused 5822
Receiving objects: 100% (5975/5975), 3.85 MiB | 780 KiB/s, done.
Resolving deltas: 100% (3826/3826), done.


#查看下载的文件夹
[root@node1 opt]# ll
drwxr-xr-x. 10 root root    4096 2月  23 23:40 CMAK

[root@node1 opt]# cd CMAK
# 这里编译的是2.0.0 版本 使用git 切换到了 2.0.0 tag
[root@node1 CMAK]# git checkout -B 3.0.0.0
切换到一个新分支 '2.0.0.0'


[root@node1 CMAK]# ll
总用量 84
drwxr-xr-x. 9 root root  4096 2月  23 23:40 app
-rw-r--r--. 1 root root  4373 2月  23 23:40 build.sbt
drwxr-xr-x. 2 root root  4096 2月  23 23:40 conf
drwxr-xr-x. 2 root root  4096 2月  23 23:40 img
-rw-r--r--. 1 root root 11307 2月  23 23:40 LICENSE
drwxr-xr-x. 2 root root  4096 2月  23 23:40 project
drwxr-xr-x. 5 root root  4096 2月  23 23:40 public
-rw-r--r--. 1 root root  9781 2月  23 23:40 README.md
-rwxr-xr-x. 1 root root 20971 2月  23 23:40 sbt
drwxr-xr-x. 4 root root  4096 2月  23 23:40 src
drwxr-xr-x. 5 root root  4096 2月  23 23:40 test

# 编译代码
[root@node1 CMAK]# sbt clean dist
[info] [launcher] getting org.scala-sbt sbt 1.2.8  (this may take some time)...
downloading https://repo1.maven.org/maven2/org/scala-sbt/sbt/1.2.8/sbt-1.2.8.jar ...
:: loading settings :: url = jar:file:/usr/share/sbt/bin/sbt-launch.jar!/org/apache/ivy/core/settings/ivysettings.xml
    [SUCCESSFUL ] org.scala-sbt#sbt;1.2.8!sbt.jar (6541ms)
...
[info] Packaging /opt/CMAK/target/scala-2.12/kafka-manager_2.12-2.0.0.0-web-assets.jar ...
[info] Done packaging.
[info] Packaging /opt/CMAK/target/scala-2.12/kafka-manager_2.12-2.0.0.0-sans-externalized.jar ...
[info] Done packaging.
[success] All package validations passed

[info] Your package is ready in /opt/CMAK/target/universal/kafka-manager-2.0.0.0.zip
[success] Total time: 2207 s, completed 2020-2-23 1:30:57


# 第一次运行报错了
[root@node1 kafka-manager-2.0.0.0]# bin/kafka-manager -Dconfig.file=/path/to/application.conf
Oops, cannot start the server.
java.lang.RuntimeException: No application loader is configured. Please configure an application loader either using the play.application.loader configuration property, or by depending on a module that configures one. You can add the Guic/**
e support module by adding "libraryDependencies += guice" to your build.sbt.
    at scala.sys.package$.error(package.scala:30)
    at play.api.ApplicationLoader$.play$api$ApplicationLoader$$loaderNotFound(ApplicationLoader.scala:44)
    at play.api.ApplicationLoader$.apply(ApplicationLoader.scala:70)
    at play.core.server.ProdServerStart$.start(ProdServerStart.scala:50)
    at play.core.server.ProdServerStart$.main(ProdServerStart.scala:25)
    at play.core.server.ProdServerStart.main(ProdServerStart.scala)

# 添加如下代码到kafka-manager-2.0.0.0 文件夹下的build.sbt 文件中
vim build.sbt
libraryDependencies += guice //GUICE IS ADDED HERE


# 第二次启动报错
[root@node1 kafka-manager-2.0.0.0]# bin/kafka-manager -Dconfig.file=/path/to/application.conf
Oops, cannot start the server.
com.google.inject.CreationException: Unable to create injector, see the following errors:

1) Could not find a suitable constructor in controllers.ApiHealth. Classes must have either one (and only one) constructor annotated with @Inject or a zero-argument constructor that is not private.
  at controllers.ApiHealth.class(ApiHealth.scala:8)
  while locating controllers.ApiHealth
    for the 11th parameter of router.Routes.<init>(Routes.scala:61)
  at play.api.inject.RoutesProvider$.bindingsFromConfiguration(BuiltinModule.scala:121):
Binding(class router.Routes to self) (via modules: com.google.inject.util.Modules$OverrideModule -> play.api.inject.guice.GuiceableModuleConversions$$anon$4)

# 第三次启动 将启动参数去掉
[root@node1 kafka-manager-2.0.0.0]# bin/kafka-manager # 默认端口 9000 可以使用 -Dhttp.port=9000 参数修改端口
2020-02-23 11:31:59,650 - [WARN] application - application.conf @ file:/opt/kafka-manager-2.0.0.0/conf/application.conf: 12: play.crypto.secret is deprecated, use play.http.secret.key instead
2020-02-23 11:32:00,076 - [WARN] o.a.c.r.ExponentialBackoffRetry - maxRetries too large (100). Pinning to 29
2020-02-23 11:32:00,234 - [INFO] k.m.a.KafkaManagerActor - Starting curator...
...
2020-02-23 11:32:03,592 - [INFO] k.m.a.KafkaManagerActor - Starting kafka manager path cache...
2020-02-23 11:32:03,605 - [INFO] k.m.a.KafkaManagerActor - Adding kafka manager path cache listener...
2020-02-23 11:32:04,623 - [INFO] k.m.a.KafkaManagerActor - Updating internal state...
...
  • 打开浏览器访问kafka-manager

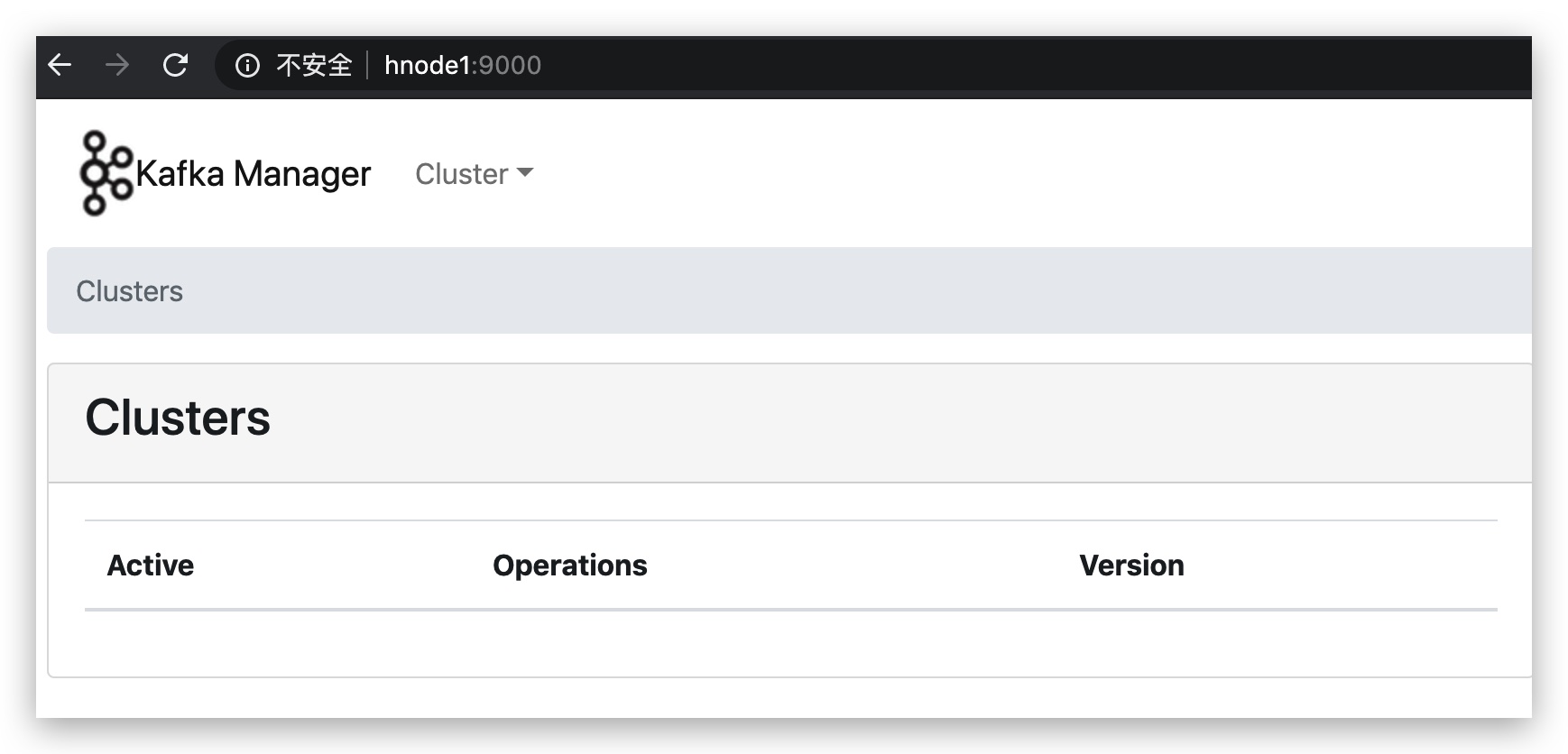

kafka-manager 初始页面

5. 打开kafka JMX

# 重启kafka 加上JMX 参数
[root@node3 kafka_2.12-1.0.2]# JMX_PORT=9988 bin/kafka-server-start.sh -daemon config/server.properties
[root@node3 kafka_2.12-1.0.2]#
[root@node3 kafka_2.12-1.0.2]#
[root@node3 kafka_2.12-1.0.2]# jps -l
67417 sun.tools.jps.Jps
67389 kafka.Kafka
24879 org.apache.zookeeper.server.quorum.QuorumPeerMain

# 去Zookeeper中查看JMX是否设置成功

[root@node3 kafka_2.12-1.0.2]# zkCli.sh #进入zk命令行
...
[zk: localhost:2181(CONNECTED) 4] get /brokers/ids/0
{"listener_security_protocol_map":{"PLAINTEXT":"PLAINTEXT","SSL":"SSL"},"endpoints":["PLAINTEXT://172.16.72.150:9092","SSL://172.16.72.150:9093"],"jmx_port":9988,"host":"172.16.72.150","timestamp":"1582429620276","port":9092,"version":4}
[zk: localhost:2181(CONNECTED) 5] get /brokers/ids/1
{"listener_security_protocol_map":{"PLAINTEXT":"PLAINTEXT"},"endpoints":["PLAINTEXT://172.16.72.151:9092"],"jmx_port":9988,"host":"172.16.72.151","timestamp":"1582429631401","port":9092,"version":4}
[zk: localhost:2181(CONNECTED) 6] get /brokers/ids/2
{"listener_security_protocol_map":{"PLAINTEXT":"PLAINTEXT"},"endpoints":["PLAINTEXT://172.16.72.152:9092"],"jmx_port":9988,"host":"172.16.72.152","timestamp":"1582429639586","port":9092,"version":4}

6. 设置kafka-manager

6.1 添加集群

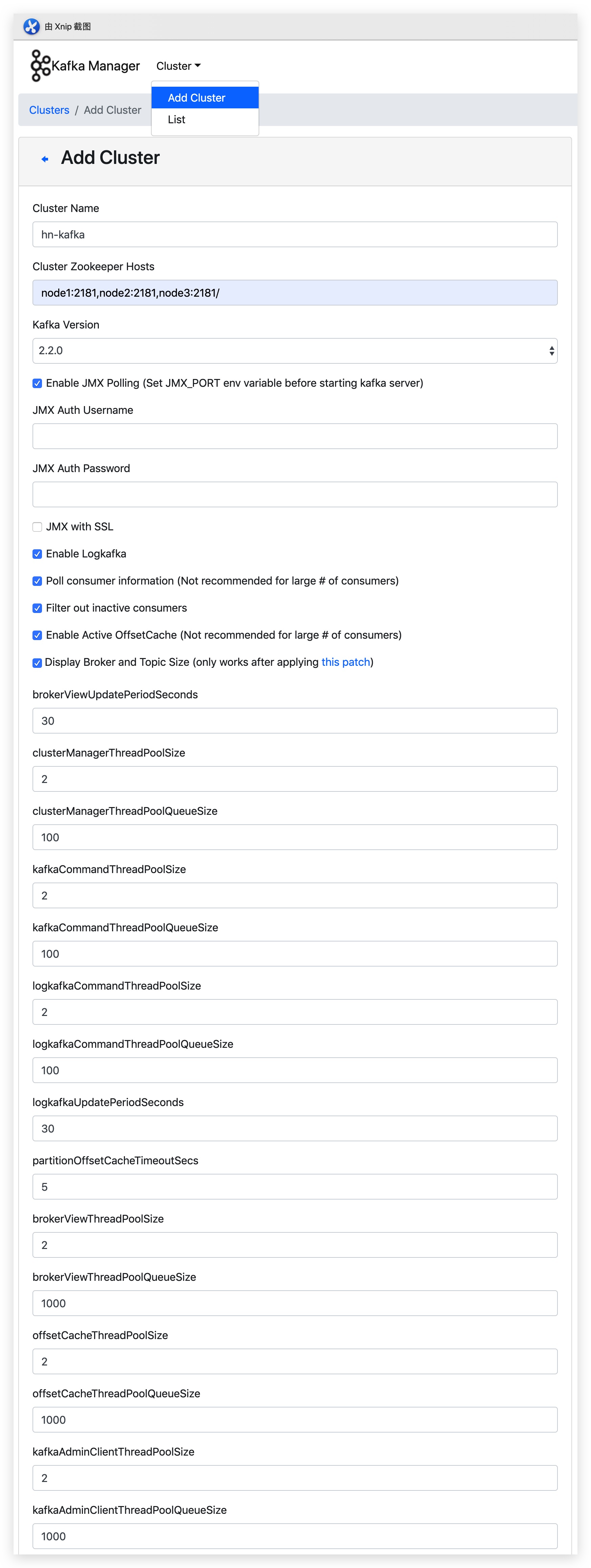

添加集群

  • 参数说明：

  • 新建集群时各参数说明：

参数 说明
Cluster Name 用户自定义
Cluster Name 需与zookeeper.connect（在Amabri Service 页面中，选择Kafka服务，在zookeeper.connect中进行选择）中相对应，其可有一个或多个，注意后加:2181(冒号包含在内),若有多个host，各host间用逗号隔开image.png
Kafka Version 选择与Kafka版本最近的即可
Enable JMX Polling JMX(Java Management Extensions, Java管理扩展)，通常使用JMX来监控系统的运行状态或管理系统的某些方面，比如清空缓存、重新加载配置文件等，建议选择
JMX Auth Username JMX授权用户名
JMX Auth Password JMX授权密码
JMX with SSL 为JMX使用SSL协议
Enable Logkafka logkafka是一个日志收集代理，可以按行收集日志文件并发送到kafka
Poll consumer information 选举消费者信息（消费者多时不建议选择）
Filter out inactive consumers 过滤不活动消费者
Enable Active OffsetCache激活Offset缓存
Display Broker and Topic Size 展示Broker和Topic大小
brokerViewUpdatePeriodSeconds Broker视图周期更新时间/单位（s）
clusterManagerThreadPoolsize 集群管理线程池大小
clusterManagerThreadPoolQueue Size 集群管理线程池列队大小
KafkaCommandThreadPoolSize Kafka命令线程池大小
logkafkaCommandThreadPoolQueue Size logkafka命令线程池列队大小
logkafkaUpdatePeriodSeconds Logkafka周期更新时间/单位（s）
partitionOffsetCacheTimeoutSecs Partition Offset缓存过期时间/单位（s）
brokerViewThreadPoolSize Broker视图线程池大小
brokerViewThreadPoolQueue Size Broker视图线程池队列大小
offsetCacheThreadPoolSize Offset缓存线程池大小
offsetCacheThreadPoolQueueSize Offset缓存线程池列队大小
kafkaAdminClientThreadPoolSize Kafka管理客户端线程池大小
kafkaAdminClientTheadPoolQueue Sizec Kafka管理客户端线程池队列大小

根据自己情况，填写对应参数，单击save，即可完成集群创建；
创建完成
创建好的集群可在集群列表中展示；
kafka 集群列表

7. kafka-manager 功能介绍

kafka-manager首页

工具栏：

  • Cluster：Cluster相关信息
  • Brokers：broker管理与相关信息
  • Topic：topic相关信息
  • Preferred Replica Election：首选partition replica 均衡
  • Reassign Partitions：重新分配分区
  • Consumers：消费者相关信息

7.1 Cluster

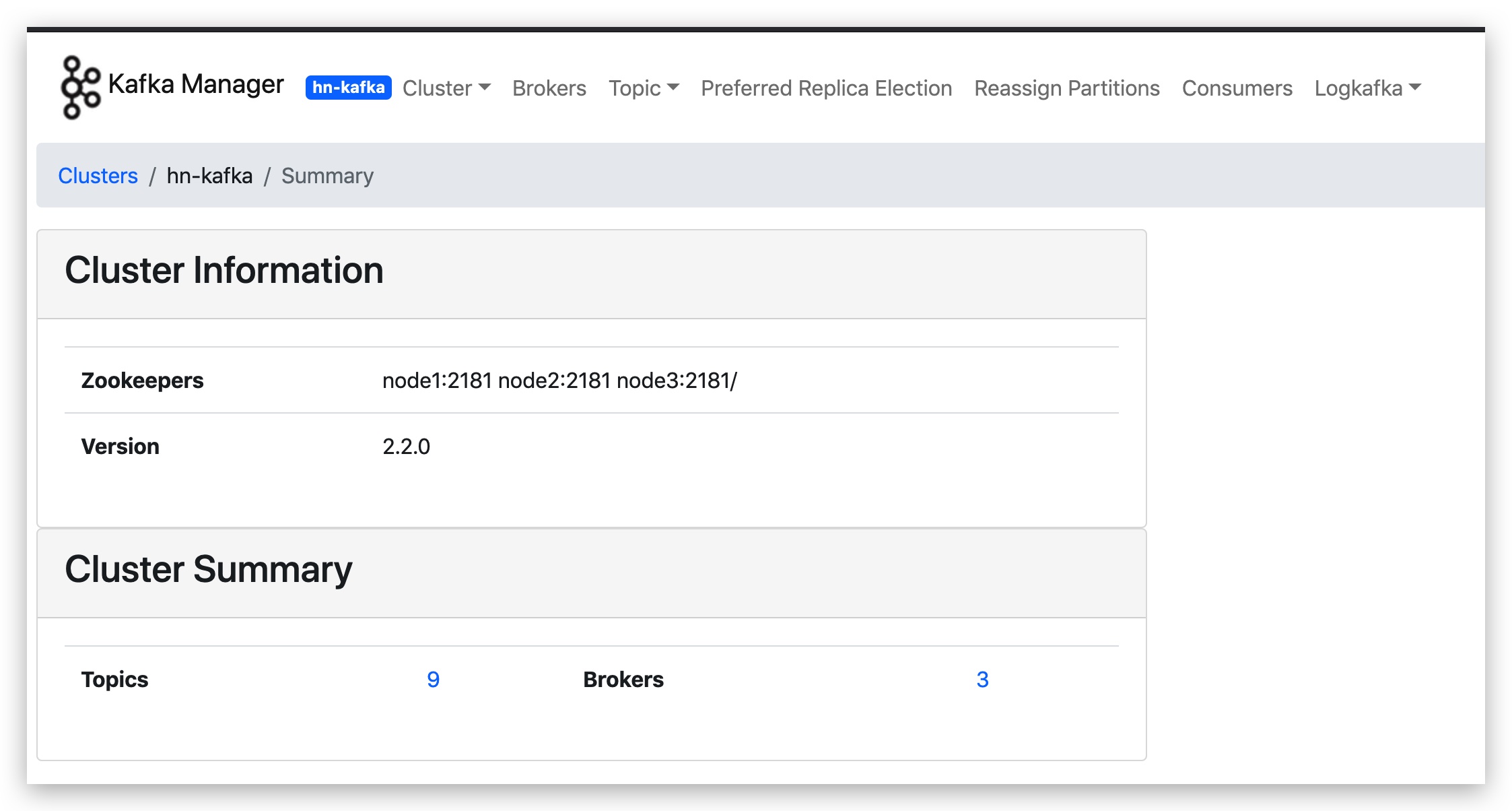

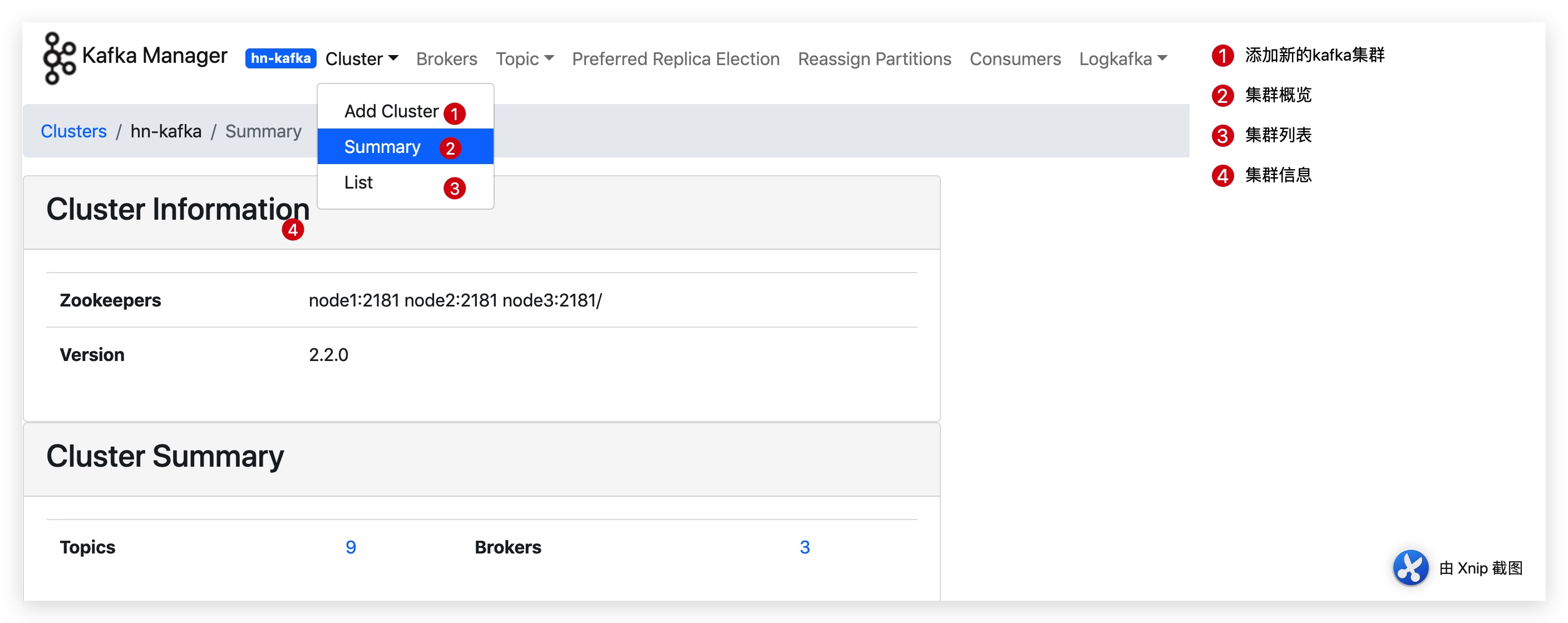

集群相关菜单介绍

7.2 Brokers

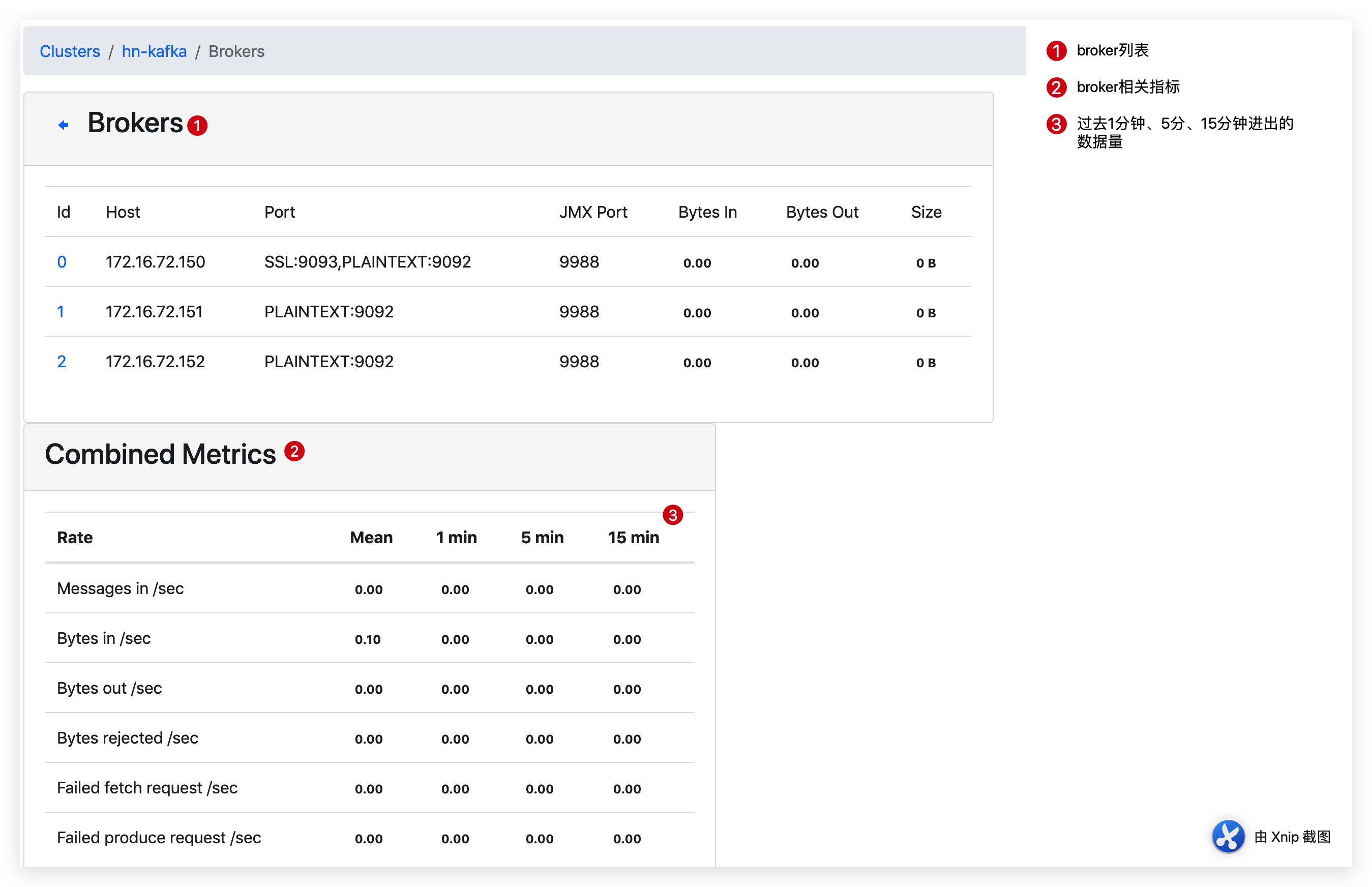

broker 概览
broker详细说明1
broker详细说明2

Brokers Skew% （broker 倾斜率）该 topic 占有的 broker 中，拥有超过该 topic 平均分区数的 broker 所占的比重。

7.3 Topic

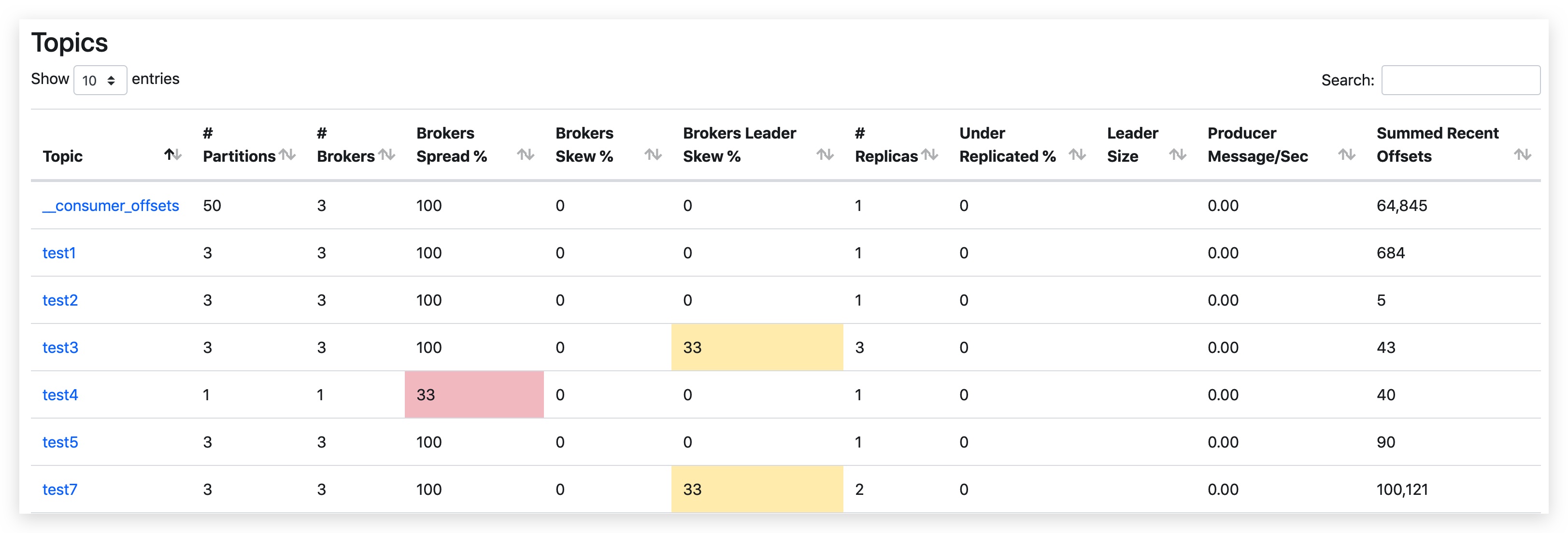

topic概览
topic详细说明1

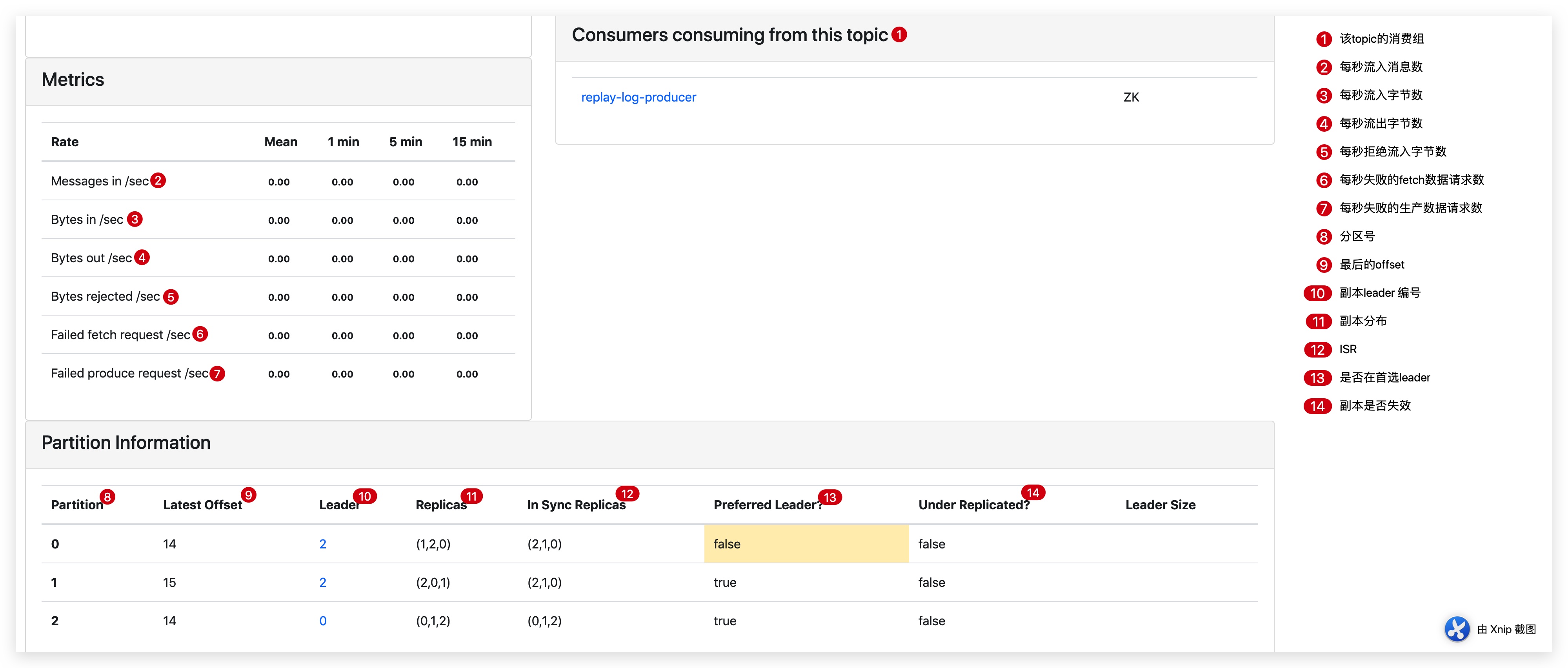

topic详细说明2

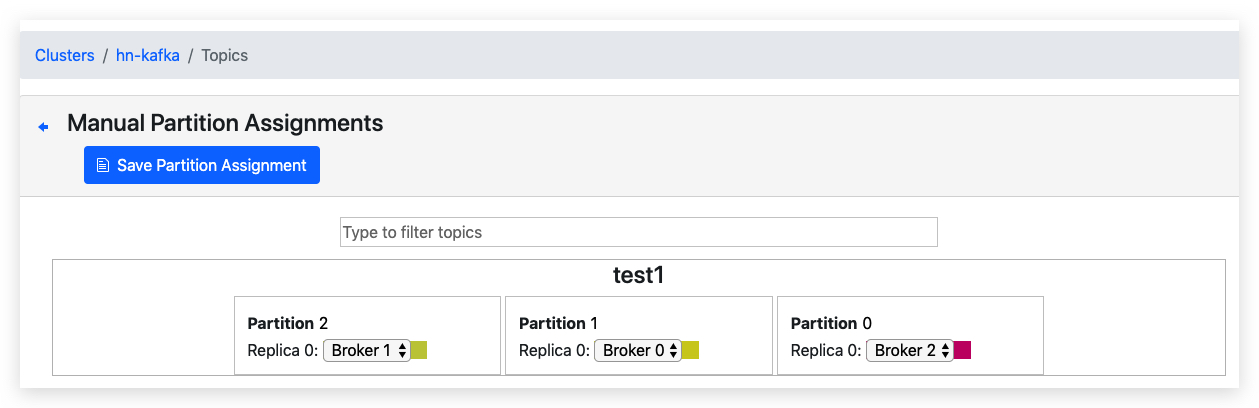

手动设置topic分区

7.4 Preferred Replica Election

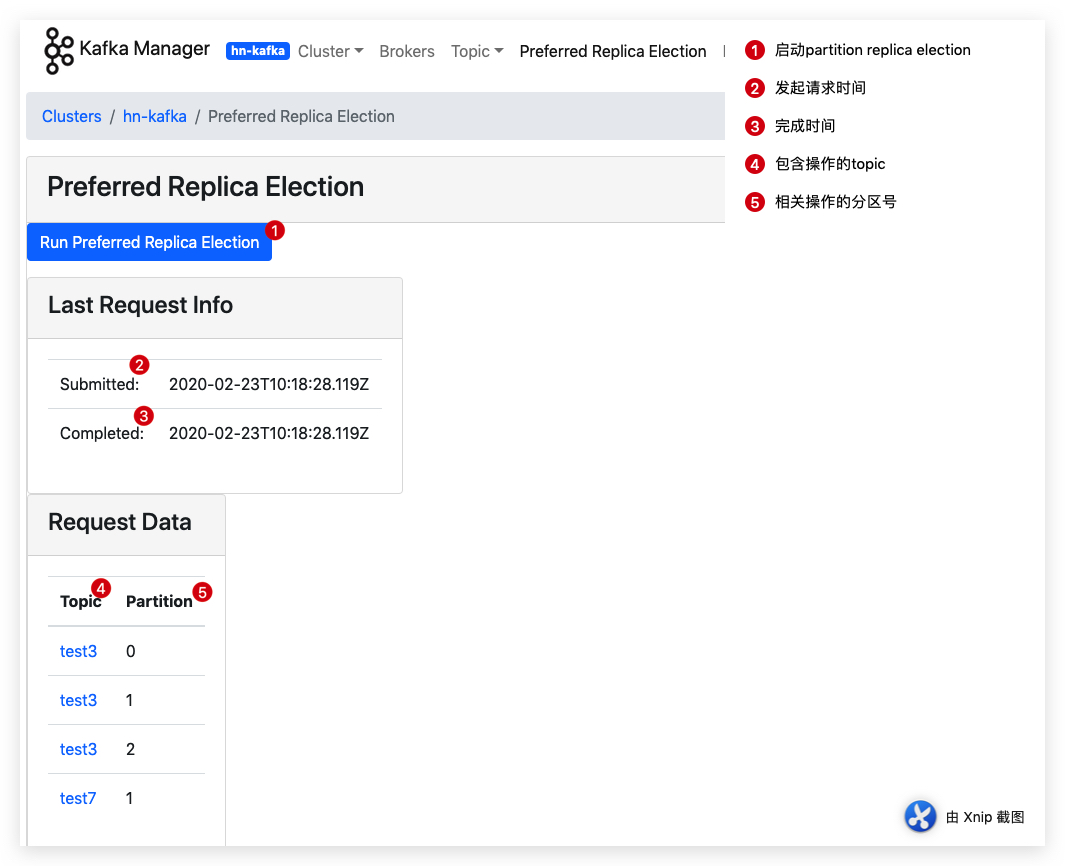

Preferred Replica Election

均衡前Leader倾斜率

均衡后Leader倾斜率

可以看到 test3 和 test7 的leader倾斜率都回到了0 。

7.5 Reassign Partitions

Reassign Partitions

7.6 Consumers

Consumers概览

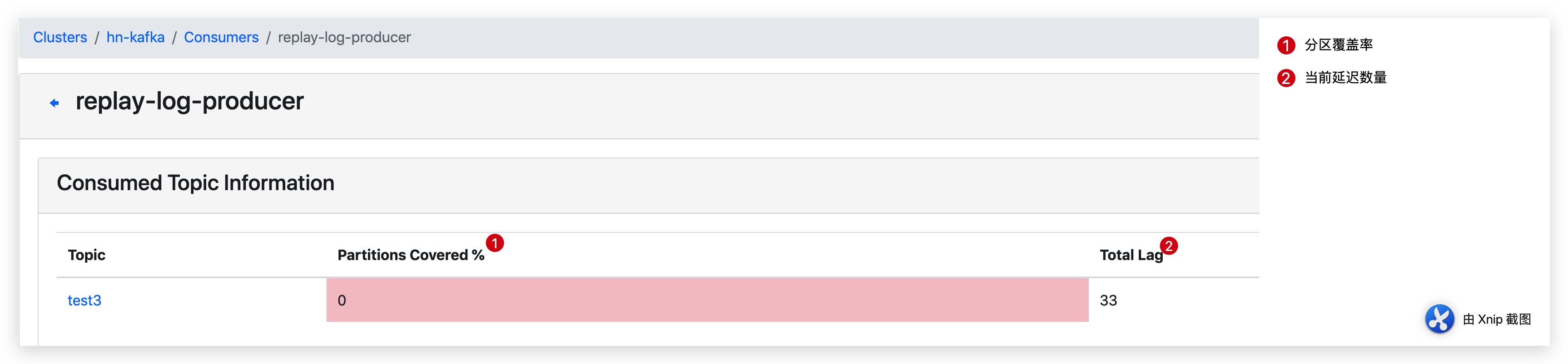

Consumer信息

Consumer消费数据的offset情况

Lag代表consumer的消费能力，计算公式为Lag = Consumer Offset - LogSize，Kafka Manager先从zk获取LogSize，再从kafka __consumer_offsets topic读取Offset。两步操作存在一个时间gap，因此吞吐很大的topic上会出现Offset > LogSize的情况。导致Lag负数。

7.7 重要指标说明

指标 说明
Brokers Spread 看作broker使用率，如kafka集群9个broker，某topic有7个partition，则broker spread: 7 / 9 = 77%
Brokers Skew partition是否存在倾斜，如kafka集群9个broker，某topic有18个partition，正常每个broker应该2个partition。若其中有3个broker上的partition数>2，则broker skew: 3 / 9 = 33%
Brokers Leader Skew leader partition是否存在倾斜，如kafka集群9个broker，某topic14个partition，则正常每个broker有2个leader partition。若其中一个broker有0个leader partition，一个有4个leader partition，则broker leader skew: (4 - 2) / 14 = 14%。由于kafka所有读写都在leader上进行， broker leader skew会导致不同broker的读写负载不均衡，配置参数 auto.leader.rebalance.enable=true 可以使kafka每5min自动做一次leader的rebalance，消除这个问题。
Under Replicated 该 topic 下的 partition，其中副本处于失效或者失败的比率。失败或者失效是指副本不处于 ISR 队列中。目前控制副本是否处于 ISR 中由 replica.log.max.ms 这个参数控制。replica.log.max.ms：如果一个follower在这个时间内没有发送fetch请求或消费leader日志到结束的offset，leader将从ISR中移除这个follower，并认为这个follower已经挂了，默认值 10000 ms
Preferred Replicas 分区的副本中，采用副本列表中的第一个副本作为 Leader 的所占的比重。
