LangGraph 系列 10（上）：Workflow 的 State、Reducer 与 Node

从本文开始进入 LangGraph 系列的 Workflow 阶段。面对执行步骤明确、分支规则固定的业务，通常不需要让大模型决定每一步，而是由程序员把执行路径直接编排成 Workflow。

本篇是系列 10 的上篇，不调用大模型，而是使用普通 Python 函数依次学习 State、Reducer 和 Node。重点是理解数据如何在工作流中共享、更新和被节点处理，为下篇的 Edge、条件路由与完整案例打好基础。

本文对应代码位于：

llm-learning/langgraph/p10_workflow_basics/

1. Workflow 与 Agent 的区别

Workflow 和 Agent 都可以组织复杂任务，但二者决定执行路径的方式不同。

对比项	Workflow	Agent
路径由谁决定	程序员通过 Node 和 Edge 提前定义	模型根据上下文动态决定
可预测性	高，同一输入通常经过相同路径	相对较低，模型可能采取不同动作
适用任务	审批、数据处理、规则判断、固定业务流程	开放式问答、动态工具选择、复杂推理
是否必须使用大模型	不需要	通常需要

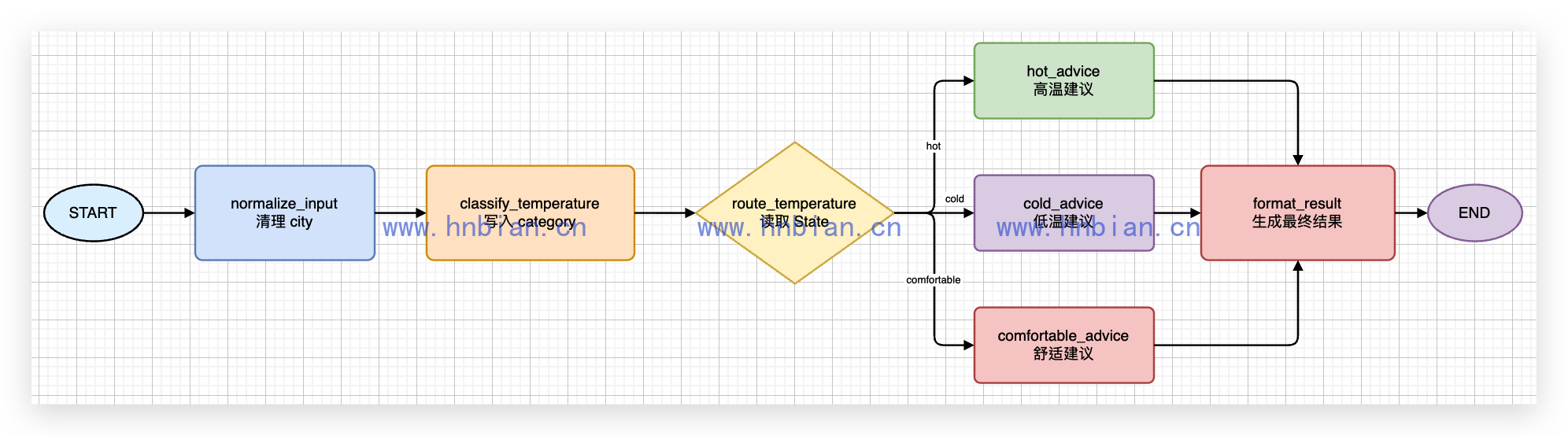

例如，旅行方案 Workflow 可以固定为：

清理输入 → 校验输入 → 判断天气 → 并行生成方案 → 汇总结果

Agent 则可能先查询天气，再决定是否查询景点、酒店或交通信息。具体调用哪些工具、调用多少次，由模型在运行时决定。

Workflow 和 Agent 并不互斥。一个 Agent 可以成为 Workflow 中的某个 Node，多个 Agent 也可以由一张更大的 Workflow 统一编排。

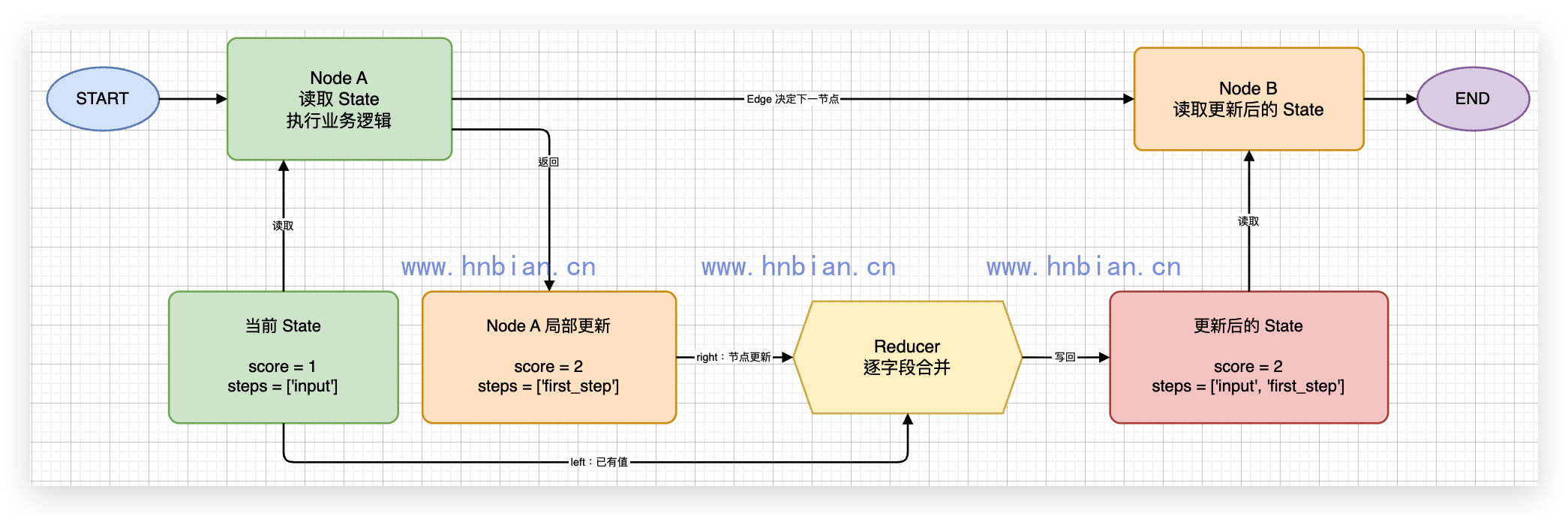

2. Workflow 的组成

LangGraph 使用图来描述 Workflow，最基础的组成部分有三个：

1. State：保存节点之间需要共享的数据。
2. Node：读取 State，执行一段逻辑，再返回状态更新。
3. Edge：决定一个 Node 完成后应该执行哪个 Node。

Reducer 不是第四种图元素。它是 State 中某个字段的更新规则，负责决定节点返回的新值应该覆盖、追加还是以其他方式合并到旧值中。

一张 StateGraph 从定义到执行，通常会经过下面的过程：

定义 State
→ 创建 StateGraph
→ 添加 Node
→ 添加 Edge
→ compile()
→ invoke() / stream()

接下来按照 State、Reducer、Node、Edge、路由函数的顺序逐一介绍。

3. State：工作流中的共享状态

State 表示一次 Workflow 运行过程中需要共享的数据。输入数据、中间结果、路由依据和最终结果都可以保存在 State 中。

3.1 State Schema、Channel 与状态快照

创建 StateGraph 时需要提供一个 State Schema：

# TravelState 决定图中允许使用哪些 Channel。
# 此时得到的是 Builder，还不能直接 invoke()。
builder = StateGraph(TravelState)

State Schema 描述整张图允许使用哪些字段，以及每个字段的数据类型。Schema 中的每个字段都可以理解为一个 Channel，例如 city、temperature 和 result 分别是三个 Channel。

Node 不会直接把整个 State 替换掉，而是向一个或多个 Channel 提交局部更新。一个 Super-step 执行完成后，LangGraph 会把该轮更新合并成新的状态快照，再交给下一轮节点。

因此可以这样理解：

• State Schema 定义状态的整体结构。
• Channel 对应 State 中的单个字段。
• State snapshot 是某个执行时刻各个 Channel 当前值的集合。

3.2 State 的三条基本规则

第一，Node 和路由函数可以读取当前 State：

def normalize_input(state: TravelState) -> dict:
    """读取当前 State，只返回自己负责的局部更新。"""

    return {"city": state["city"].strip()}

第二，Node 只需要返回本次要更新的字段，不需要返回完整 State：

return {"city": state["city"].strip()}

没有出现在返回值中的字段会保持原值。

第三，不要直接修改传入的 State。下面这种写法虽然像普通字典操作，但会让节点的输入和输出边界变得模糊：

# 不推荐
state["city"] = state["city"].strip()
return state

推荐始终返回一个新的局部更新：

# 推荐
return {"city": state["city"].strip()}

3.3 使用 TypedDict 定义 State

TypedDict 是最简单、最常用的 State 定义方式：

from typing_extensions import NotRequired, TypedDict

class TravelState(TypedDict):
    # 调用图时需要提供的输入字段。
    city: str
    temperature: int
    # 由 Node 在执行过程中逐步补充的字段。
    category: NotRequired[str]
    result: NotRequired[str]

city 和 temperature 是调用图时需要提供的字段；category 和 result 由节点逐步产生，因此使用 NotRequired。

需要注意，TypedDict 主要用于类型提示。它不会在运行时自动检查温度是不是整数，也不会自动拒绝缺少字段的普通字典。真正的业务校验仍然需要由节点完成。

3.4 使用 dataclass 定义 State

dataclass 适合需要默认值、对象属性访问方式的 State：

from dataclasses import dataclass

@dataclass
class DataclassState:
    """dataclass 支持默认值，Node 通过属性访问字段。"""

    name: str
    greeting: str = ""

def greet(state: DataclassState) -> dict:
    # 使用 dataclass 时，Node 仍然返回字典形式的局部更新。
    return {"greeting": f"你好，{state.name}！"}

Node 收到的是 dataclass 实例，因此通过 state.name 读取字段。默认值可以被节点读取；如果希望某个默认字段稳定出现在最终结果中，最好由输入或节点显式写入该字段。

3.5 使用 Pydantic 定义 State

Pydantic 适合需要对初始输入进行运行时校验的场景：

from pydantic import BaseModel, Field

class PydanticState(BaseModel):
    name: str
    # 初始 State 创建时，age 必须在 0 到 120 之间。
    age: int = Field(ge=0, le=120)
    greeting: str = ""

如果初始输入中的 age 是 -1，图会在创建初始 State 时抛出 ValidationError。

这里有一个容易误解的边界：Pydantic 会校验初始输入，但 LangGraph 不会在每次 Node 更新后重新创建并校验完整 Pydantic 对象。业务规则仍然应该由节点明确校验，不能把 Pydantic 当作整个 Workflow 的持续校验器。

三种 Schema 可以这样选择：

Schema	优点	注意事项
TypedDict	简单、开销小、适合教学和大多数状态图	只提供类型提示，不做运行时校验
dataclass	支持默认值和属性访问	默认字段不一定自动出现在最终字典中
Pydantic	初始输入支持运行时校验	有额外开销，节点更新不会自动持续校验

3.6 分离输入、内部状态和输出

相对成熟的 Workflow 通常不希望调用者填写内部字段，也不希望把所有中间数据都暴露为最终输出。可以分别定义三种 Schema：

# 调用者允许传入的公开字段。
class InputState(TypedDict):
    text: str

# 图内部可以读写的完整 State。
class InternalState(TypedDict):
    text: str
    normalized_text: NotRequired[str]
    length: NotRequired[int]

# invoke() 执行完成后向调用者公开的字段。
class OutputState(TypedDict):
    normalized_text: str
    length: int

创建图时传入：

# 第一个参数是内部完整 State，另外两个参数限制公开输入和输出。
builder = StateGraph(
    InternalState,
    input_schema=InputState,
    output_schema=OutputState,
)

三者的职责是：

• InputState：调用者允许传入的字段。
• InternalState：整个 Workflow 内部可以读写的全部字段。
• OutputState：invoke() 最终返回给调用者的字段。

output_schema 只过滤最终输出。使用 stream_mode="values" 观察执行过程时，仍然可以看到内部状态快照。

完整示例位于 01_state_schemas.py，运行方式如下：

代码:

"""演示 TypedDict、dataclass、Pydantic 以及独立输入/输出 State。

State 是节点之间共享的数据，State Schema 则声明了这些数据包含哪些字段。
本文件先比较三种常见的 Schema 写法，再演示如何限制图的公开输入和输出。
"""

from dataclasses import dataclass

from langgraph.graph import END, START, StateGraph
from pydantic import BaseModel, Field, ValidationError
from typing_extensions import NotRequired, TypedDict


class TypedDictState(TypedDict):
    """TypedDict 适合定义轻量、清晰的 State。

    TypedDict 主要用于静态类型提示，不会在运行时自动校验数据。
    NotRequired 表示 greeting 可以不出现在图的初始输入中。
    """

    name: str
    greeting: NotRequired[str]


def greet_typed_dict(state: TypedDictState) -> dict:
    """Node 读取当前 State，只返回自己负责更新的 greeting 字段。"""

    return {"greeting": f'你好，{state["name"]}！'}


@dataclass
class DataclassState:
    """dataclass 可以提供默认值，节点通过属性访问 State 字段。"""

    name: str
    greeting: str = ""


def greet_dataclass(state: DataclassState) -> dict:
    """即使使用 dataclass，Node 仍然返回包含局部更新的字典。"""

    return {"greeting": f"你好，{state.name}！"}


class PydanticState(BaseModel):
    """Pydantic 会在运行时校验输入，适合对数据边界要求较高的场景。"""

    name: str
    age: int = Field(ge=0, le=120)
    greeting: str = ""


def greet_pydantic(state: PydanticState) -> dict:
    """Pydantic State 使用属性语法读取字段。"""

    return {"greeting": f"{state.name}，你今年 {state.age} 岁。"}


# InputState 只描述调用者必须传入的字段。
class InputState(TypedDict):
    text: str


# InternalState 是图内部使用的完整 State，可以包含中间计算结果。
class InternalState(TypedDict):
    text: str
    normalized_text: NotRequired[str]
    length: NotRequired[int]


# OutputState 限制图最终暴露给调用者的字段。
class OutputState(TypedDict):
    normalized_text: str
    length: int


def normalize_text(state: InternalState) -> dict:
    """清理文本，并一次返回两个 State 字段的局部更新。"""

    normalized_text = state["text"].strip()
    return {
        "normalized_text": normalized_text,
        "length": len(normalized_text),
    }


def build_graph(state_schema, node):
    """创建只有一个 Node 的图，减少三个 Schema 示例的重复代码。

    StateGraph 是尚未编译的图构建器；START 和 END 是图的入口与出口。
    compile() 会检查图结构并返回真正可以 invoke() 的可执行图。
    """

    builder = StateGraph(state_schema)
    builder.add_node("greet", node)
    builder.add_edge(START, "greet")
    builder.add_edge("greet", END)
    return builder.compile()


typed_dict_graph = build_graph(TypedDictState, greet_typed_dict)
dataclass_graph = build_graph(DataclassState, greet_dataclass)
pydantic_graph = build_graph(PydanticState, greet_pydantic)

# 一个图可以分别声明内部、输入和输出 Schema。
schema_builder = StateGraph(
    InternalState,
    input_schema=InputState,
    output_schema=OutputState,
)
schema_builder.add_node("normalize_text", normalize_text)
schema_builder.add_edge(START, "normalize_text")
schema_builder.add_edge("normalize_text", END)
schema_graph = schema_builder.compile()


if __name__ == "__main__":
    # invoke() 传入初始 State，并等待整个图执行完成后返回最终 State。
    print("TypedDict:", typed_dict_graph.invoke({"name": "小明"}))
    print("dataclass:", dataclass_graph.invoke({"name": "小红"}))
    print("Pydantic:", pydantic_graph.invoke({"name": "小刚", "age": 20}))
    # text 属于内部 State，但不在 OutputState 中，因此不会出现在结果里。
    print("独立输入/输出 Schema:", schema_graph.invoke({"text": "  LangGraph  "}))

    # Pydantic 会在 Node 执行前拦截不满足 Field 约束的输入。
    try:
        pydantic_graph.invoke({"name": "小刚", "age": -1})
    except ValidationError as error:
        print("Pydantic 捕获非法年龄:", error.errors()[0]["msg"])

执行:

python langgraph/p10_workflow_basics/01_state_schemas.py

结果:

TypedDict: {'name': '小明', 'greeting': '你好，小明！'}
dataclass: {'name': '小红', 'greeting': '你好，小红！'}
Pydantic: {'name': '小刚', 'age': 20, 'greeting': '小刚，你今年 20 岁。'}
独立输入/输出 Schema: {'normalized_text': 'LangGraph', 'length': 9}
Pydantic 捕获非法年龄: Input should be greater than or equal to 0

4. Reducer：状态字段的操作规则

Node 返回的是局部状态更新，而 Reducer 决定这些更新如何写回对应 Channel。

Reducer 可以看作一个接收旧值和新值的二元函数：

new_value = reducer(current_value, update_value)

4.1 默认覆盖

没有显式声明 Reducer 时，字段采用默认覆盖规则：

class WorkflowState(TypedDict):
    # 没有通过 Annotated 绑定 Reducer，新值会覆盖旧值。
    score: int

第一个节点返回 {"score": 2}，第二个节点返回 {"score": 3}，最终值是 3，不是 5。

默认覆盖适合分类结果、当前阶段、计算结果等只需要保留最新值的数据。

4.2 使用 operator.add 追加列表

如果多个节点需要向同一个列表追加内容，可以通过 Annotated 绑定 operator.add：

import operator
from typing import Annotated

class WorkflowState(TypedDict):
    # Annotated 把 operator.add 绑定到 steps Channel。
    steps: Annotated[list[str], operator.add]

节点只返回本次新增的数据：

# 只返回本轮新增元素，不要把 State 中的旧列表一起返回。
return {"steps": ["normalize_input"]}

不要把旧列表和新内容一起返回，否则 Reducer 会再次追加旧内容，造成重复。

4.3 自定义 Reducer

当普通追加不能满足业务规则时，可以定义自己的 Reducer。例如合并标签、去重并排序：

def merge_unique(left: list[str], right: list[str]) -> list[str]:
    """合并旧值和本轮更新，返回去重、排序后的新列表。"""

    return sorted(set(left + right))

class WorkflowState(TypedDict):
    tags: Annotated[list[str], merge_unique]

Reducer 应尽量保持纯粹：相同输入产生相同输出，不修改传入的列表，也不执行网络请求或其他副作用。

4.4 使用 add_messages 合并消息

消息列表通常使用 LangGraph 提供的 add_messages：

from langchain_core.messages import AnyMessage
from langgraph.graph.message import add_messages


class WorkflowState(TypedDict):
    # add_messages 会按消息 ID 合并，相同 ID 的消息会被替换。
    messages: Annotated[list[AnyMessage], add_messages]

add_messages 不只是普通追加。它会根据消息 ID 添加或替换消息，并能把支持的字典消息转换成 LangChain 消息对象。

消息增删改和 MessagesState 已经在 LangGraph 系列第 8 篇详细介绍，本篇只把它作为一种特殊 Reducer。

4.5 Reducer 的必须性

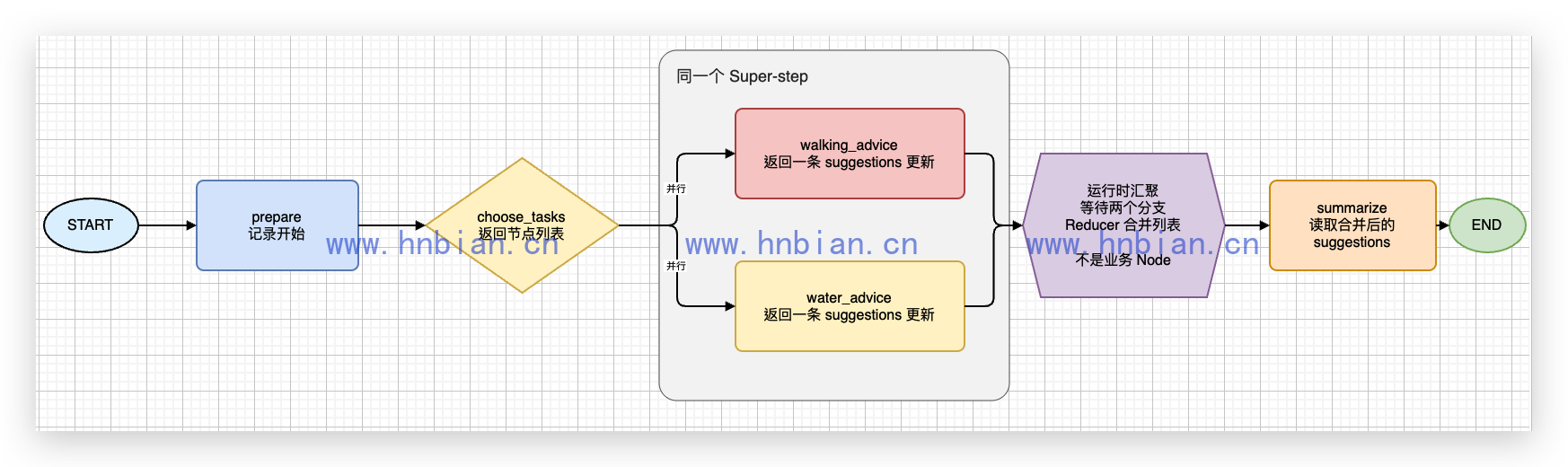

假设两个并行节点同时写入一个只有默认覆盖规则的字段：

class ConflictState(TypedDict):
    # 该字段没有 Reducer，并行写入时会发生冲突。
    value: str

两个节点分别返回 {"value": "A"} 和 {"value": "B"}。LangGraph 无法判断应该保留哪个值，因此会抛出 InvalidUpdateError，而不是随机保留一个结果。

如果业务目标是合并多个列表，就必须显式声明：

# operator.add 允许同一 Super-step 中的多个列表更新被合并。
values: Annotated[list[str], operator.add]

4.6 Reducer 字段与最终输出字段分开

并行分支的完成顺序不应该被当作业务顺序保证。一个稳妥的设计是：

# 并行 Node 写入的临时 Channel，使用 Reducer 合并。
draft_sections: Annotated[list[PlanSection], operator.add]
# 汇总 Node 排序后写入的稳定输出，使用默认覆盖规则。
plan_sections: list[PlanSection]

• 并行节点只向 draft_sections 追加带有 order 的原始区块。
• 汇总节点对 draft_sections 排序。
• 排序结果写入使用默认覆盖规则的 plan_sections。

不要把排序结果重新写回 draft_sections，否则 operator.add 会把整份结果再次追加到原列表中。

完整示例位于 02_reducers.py。

脚本会捕获一次故意制造的并行写入冲突，因此运行结束码仍然是 0：

"""演示默认覆盖、列表追加、自定义 Reducer 和 add_messages。

Reducer 决定某个 State 字段收到更新时，旧值和新值应当如何合并。
它不是独立的图元素，而是通过 Annotated 配置在具体 State 字段上。
"""

import operator
import time
from typing import Annotated

from langchain_core.messages import AIMessage, AnyMessage, HumanMessage
from langgraph.errors import InvalidUpdateError
from langgraph.graph import END, START, StateGraph
from langgraph.graph.message import add_messages
from typing_extensions import TypedDict

def merge_unique(left: list[str], right: list[str]) -> list[str]:
    """自定义 Reducer：合并旧值 left 和新值 right，再去重、排序。"""

    return sorted(set(left + right))

class ReducerState(TypedDict):
    # 没有 Annotated 的字段使用默认 Reducer：新值直接覆盖旧值。
    score: int
    # operator.add 会把节点返回的列表追加到现有列表。
    steps: Annotated[list[str], operator.add]
    # Reducer 也可以是符合 (旧值, 新值) -> 合并值 形式的自定义函数。
    tags: Annotated[list[str], merge_unique]
    # add_messages 会按消息 ID 合并，支持追加消息以及替换同 ID 消息。
    messages: Annotated[list[AnyMessage], add_messages]


def first_update(state: ReducerState) -> dict:
    """第一个 Node 返回局部更新，不直接修改传入的 state。"""

    return {
        "score": 2,
        "steps": ["first_update"],
        "tags": ["python", "workflow"],
        "messages": [AIMessage(content="初始回答", id="answer-1")],
    }


def second_update(state: ReducerState) -> dict:
    """第二个 Node 再次更新相同字段，用于观察不同 Reducer 的行为。"""

    return {
        "score": 3,
        "steps": ["second_update"],
        "tags": ["langgraph", "python"],
        # 相同 ID 的消息会替换旧消息，而不是重复追加。
        "messages": [AIMessage(content="修正后的回答", id="answer-1")],
    }


# 固定 Edge 让两个 Node 顺序执行，便于对比旧值和新值如何合并。
builder = StateGraph(ReducerState)
builder.add_node(first_update)
builder.add_node(second_update)
builder.add_edge(START, "first_update")
builder.add_edge("first_update", "second_update")
builder.add_edge("second_update", END)
graph = builder.compile()


# 下面的图故意让两个并行 Node 更新同一个、没有 Reducer 的字段。
class ConflictState(TypedDict):
    value: str


def write_a(state: ConflictState) -> dict:
    print("    write_a 开始")
    time.sleep(0.2)
    print("    write_a 结束 -> value=A")
    return {"value": "A"}


def write_b(state: ConflictState) -> dict:
    print("    write_b 开始")
    time.sleep(0.2)
    print("    write_b 结束 -> value=B")
    return {"value": "B"}


conflict_builder = StateGraph(ConflictState)
conflict_builder.add_node(write_a)
conflict_builder.add_node(write_b)

# START 同时连接两个 Node，二者会在同一个 Super-step 中执行。
conflict_builder.add_edge(START, "write_a")
conflict_builder.add_edge(START, "write_b")

conflict_builder.add_edge("write_a", END)
conflict_builder.add_edge("write_b", END)

conflict_graph = conflict_builder.compile()


def demo_parallel_conflict() -> None:
    """用 stream 观察并行 Node 的执行，再在 State 合并阶段触发冲突。"""

    print("\n并行 Node 演示（START 同时连 write_a / write_b）：")
    print("  若顺序执行，两次 sleep(0.2) 约需 0.4s；并发则约 0.2s。")

    started_at = time.perf_counter()
    node_updates: list[str] = []

    try:
        for update in conflict_graph.stream(
            {"value": "初始值"},
            stream_mode="updates",
        ):
            for node_name, node_output in update.items():
                elapsed = time.perf_counter() - started_at
                node_updates.append(node_name)
                print(
                    f"  [{elapsed:.2f}s] Super-step 收到 {node_name} 更新: "
                    f"{node_output}"
                )
    except InvalidUpdateError as error:
        elapsed = time.perf_counter() - started_at
        print(f"  [{elapsed:.2f}s] 两个 Node 都已执行，但合并 value 时发生冲突:")
        print(f"    {error}")
        print(f"  本步实际执行的 Node: {node_updates}")
        print("  说明：并行分支都跑完了，冲突发生在 Reducer 合并阶段，而不是某个 Node 没执行。")


if __name__ == "__main__":
    # 初始值也会参与 Reducer 合并，例如 steps 从 ["input"] 开始累加。
    result = graph.invoke( # 顺序执行，会先执行first_update，再执行second_update
        {
            "score": 1,
            "steps": ["input"],
            "tags": ["state"],
            "messages": [HumanMessage(content="请给我一条建议", id="user-1")],
        }
    )

    print("默认覆盖 score:", result["score"])
    print("operator.add steps:", result["steps"])
    print("自定义 Reducer tags:", result["tags"])
    print("messages:", result["messages"])
    print("add_messages:")
    for message in result["messages"]:
        print(" ", type(message).__name__, message.id, message.content)

    demo_parallel_conflict()

执行:

python langgraph/p10_workflow_basics/02_reducers.py

结果:

默认覆盖 score: 3
operator.add steps: ['input', 'first_update', 'second_update']
自定义 Reducer tags: ['langgraph', 'python', 'state', 'workflow']
messages: [HumanMessage(content='请给我一条建议', additional_kwargs={}, response_metadata={}, id='user-1'), AIMessage(content='修正后的回答', additional_kwargs={}, response_metadata={}, id='answer-1', tool_calls=[], invalid_tool_calls=[])]
add_messages:
  HumanMessage user-1 请给我一条建议
  AIMessage answer-1 修正后的回答

并行 Node 演示（START 同时连 write_a / write_b）：
  若顺序执行，两次 sleep(0.2) 约需 0.4s；并发则约 0.2s。
    write_a 开始
    write_b 开始
    write_a 结束 -> value=A
  [0.20s] Super-step 收到 write_a 更新: {'value': 'A'}
    write_b 结束 -> value=B
  [0.20s] Super-step 收到 write_b 更新: {'value': 'B'}
  [0.20s] 两个 Node 都已执行，但合并 value 时发生冲突:
    At key 'value': Can receive only one value per step. Use an Annotated key to handle multiple values.
For troubleshooting, visit: https://docs.langchain.com/oss/python/langgraph/errors/INVALID_CONCURRENT_GRAPH_UPDATE
  本步实际执行的 Node: ['write_a', 'write_b']
  说明：并行分支都跑完了，冲突发生在 Reducer 合并阶段，而不是某个 Node 没执行。

5. Node：执行具体任务

Node 是 Workflow 中真正执行工作的步骤。它读取当前 State，完成一项职责，再返回局部状态更新。

5.1 同步函数 Node

普通同步函数适合纯计算或同步代码：

def normalize_text(state: NodeState) -> dict:
    """同步函数 Node：读取 State，返回局部更新。"""

    return {"normalized_text": state["text"].strip()}

如果 add_node() 只接收函数，LangGraph 默认使用函数名作为节点名：

# 未显式指定名称时，函数名 normalize_text 就是节点名。
builder.add_node(normalize_text)

也可以显式指定名称：

# 显式注册为 normalize，后续 Edge 应使用这个名称。
builder.add_node("normalize", normalize_text)

Edge 和路由函数使用的是注册后的节点名。

5.2 异步函数 Node

异步 Node 适合数据库、HTTP 请求等异步 I/O：

async def count_characters(state: NodeState) -> dict:
    """异步 Node 适合数据库、HTTP 请求等异步 I/O。"""

    length = len(state["normalized_text"])
    return {"length": length}

包含异步 Node 的图使用 ainvoke() 或 astream()：

# 图中包含异步 Node，因此使用 ainvoke()。
result = await graph.ainvoke({"text": "LangGraph"})

5.3 可调用对象 Node

实现了 __call__() 的对象也可以成为 Node：

class ResultFormatter:
    """可调用对象可以在初始化时保存可复用配置。"""

    def __init__(self, prefix: str):
        self.prefix = prefix

    def __call__(self, state: NodeState) -> dict:
        return {"result": f'{self.prefix}：{state["normalized_text"]}'}

注册时可以把配置好的对象传给 add_node()：

# 先创建带固定前缀的对象，再把它注册为 Node。
builder.add_node("format_result", ResultFormatter("处理结果"))

5.4 Node 的职责边界

一个 Node 最好只完成一项清晰的任务。例如校验输入、计算预算和整理报告应该拆成不同 Node，而不是堆在一个函数中。

根据需要，Node 还可以接收 config 或 runtime，也可以使用 Runnable。本文只关注 StateGraph 的基础结构，不展开运行时上下文、Store 和工具调用。

完整示例位于 03_node_implementations.py：

代码:

"""演示同步函数、异步函数和可调用对象三种 Node 写法。

Node 负责执行一小段业务逻辑：读取当前 State，并返回需要写回的局部更新。
多个职责清晰的小 Node，通常比一个包含全部逻辑的大函数更容易组合和测试。
"""

import asyncio

from langgraph.graph import END, START, StateGraph
from typing_extensions import NotRequired, TypedDict


class NodeState(TypedDict):
    # text 是输入字段，其余字段由后续 Node 逐步产生。
    text: str
    normalized_text: NotRequired[str]
    length: NotRequired[int]
    result: NotRequired[str]


def normalize_text(state: NodeState) -> dict:
    """同步函数 Node，适合无需等待外部 I/O 的计算。"""

    return {"normalized_text": state["text"].strip()}


async def count_characters(state: NodeState) -> dict:
    """异步函数 Node，适合数据库、HTTP 请求等异步 I/O。"""

    # sleep(0) 只用于模拟让出事件循环；真实项目中这里通常是 await I/O。
    await asyncio.sleep(0)
    return {"length": len(state["normalized_text"])}


class ResultFormatter:
    """实现 __call__ 的对象也可以作为 Node，并可保存初始化配置。"""

    def __init__(self, prefix: str):
        self.prefix = prefix

    def __call__(self, state: NodeState) -> dict:
        return {
            "result": (
                f'{self.prefix}：{state["normalized_text"]}'
                f'，共 {state["length"]} 个字符'
            )
        }


# add_node(函数) 默认使用函数名作为节点名，也可以显式传入节点名。
async_builder = StateGraph(NodeState)
async_builder.add_node(normalize_text)
async_builder.add_node("count_characters", count_characters)
async_builder.add_node("format_result", ResultFormatter("处理结果"))

# Edge 规定 Node 的固定执行顺序：入口 → 清理 → 计数 → 格式化 → 出口。
async_builder.add_edge(START, "normalize_text")
async_builder.add_edge("normalize_text", "count_characters")
async_builder.add_edge("count_characters", "format_result")
async_builder.add_edge("format_result", END)
async_graph = async_builder.compile()


# 再构建一个纯同步图，用于演示 invoke() 与 stream()。
class SyncState(TypedDict):
    value: int
    doubled: NotRequired[int]


def double_value(state: SyncState) -> dict:
    return {"doubled": state["value"] * 2}


sync_builder = StateGraph(SyncState)
sync_builder.add_node(double_value)
sync_builder.add_edge(START, "double_value")
sync_builder.add_edge("double_value", END)
sync_graph = sync_builder.compile()


async def main() -> None:
    # invoke() 适用于不包含异步 Node 的图，并一次返回最终 State。
    print("invoke 同步图:", sync_graph.invoke({"value": 6}))

    # updates 只输出每个 Node 本次写回的局部更新。
    print("stream updates:")
    for update in sync_graph.stream({"value": 6}, stream_mode="updates"):
        print(" ", update)

    # values 输出每一步合并后的完整 State 快照。
    print("stream values:")
    for value in sync_graph.stream({"value": 6}, stream_mode="values"):
        print(" ", value)

    # 图中含有 async Node 时，应使用 ainvoke()，避免阻塞事件循环。
    result = await async_graph.ainvoke({"text": "  LangGraph  "})
    print("ainvoke 异步图:", result)

    # astream() 是 stream() 的异步版本，使用 async for 消费事件。
    print("astream updates:")
    async for update in async_graph.astream(
        {"text": "  LangGraph  "},
        stream_mode="updates",
    ):
        print(" ", update)


if __name__ == "__main__":
    asyncio.run(main())

执行:

python langgraph/p10_workflow_basics/03_node_implementations.py

结果:

invoke 同步图: {'value': 6, 'doubled': 12}

stream updates:
  {'double_value': {'doubled': 12}}

stream values:
  {'value': 6}
  {'value': 6, 'doubled': 12}

ainvoke 异步图: {'text': '  LangGraph  ', 'normalized_text': 'LangGraph', 'length': 9, 'result': '处理结果：LangGraph，共 9 个字符'}

astream updates:
  {'normalize_text': {'normalized_text': 'LangGraph'}}
  {'count_characters': {'length': 9}}
  {'format_result': {'result': '处理结果：LangGraph，共 9 个字符'}}

5.5 分析 的执行

# 1. 图长什么样
START
normalize_text        （同步函数）
count_characters      （async 函数）
format_result         （ResultFormatter 实例）
END

初始 State 只有： {"text": "  LangGraph  "}

# 2. 逐步执行（4 个阶段）
第 1 步：入口
LangGraph 收到输入，State 为：
{
    "text": "  LangGraph  "
}
按 Edge：START → normalize_text，调度第一个 Node。

第 2 步：normalize_text（同步）
def normalize_text(state):
    return {"normalized_text": state["text"].strip()}
读：state["text"] → " LangGraph "
写回：{"normalized_text": "LangGraph"}
合并后 State：
{
    "text": "  LangGraph  ",
    "normalized_text": "LangGraph"
}
按 Edge：normalize_text → count_characters

第 3 步：count_characters（async）
async def count_characters(state):
    await asyncio.sleep(0)
    return {"length": len(state["normalized_text"])}
读：state["normalized_text"] → "LangGraph"（9 个字符）
写回：{"length": 9}
合并后 State：
{
    "text": "  LangGraph  ",
    "normalized_text": "LangGraph",
    "length": 9
}
因为是 async Node，这里用 ainvoke 才能正确 await，不会阻塞事件循环。

按 Edge：count_characters → format_result

第 4 步：format_result（可调用对象）
注册时是：

add_node("format_result", ResultFormatter("处理结果"))
实际执行的是：

ResultFormatter("处理结果").__call__(state)
读：normalized_text、length
写回：
{"result": "处理结果：LangGraph，共 9 个字符"}
最终 State：

{
    "text": "  LangGraph  ",
    "normalized_text": "LangGraph",
    "length": 9,
    "result": "处理结果：LangGraph，共 9 个字符"
}
按 Edge：format_result → END，图结束。

第 5 步：返回结果
ainvoke 把最终 State 整包返回给 result，所以打印类似：

{
    "text": "  LangGraph  ",
    "normalized_text": "LangGraph",
    "length": 9,
    "result": "处理结果：LangGraph，共 9 个字符"
}

# 3. 几个容易混的点
Node 只返回「局部更新」
每个 Node 不会改整个 State，只返回自己负责的字段，LangGraph 负责合并：

return {"normalized_text": "..."}  # 不是 return 整个 state
State 在 Node 之间传递
Node A 写 normalized_text
    → 合并进 State
    → Node B 读到 normalized_text
    → 写 length
    → 合并进 State
    → Node C 读到 normalized_text + length
    → 写 result
为什么用 ainvoke 而不是 invoke
图里有 async Node（count_characters），应使用：

await async_graph.ainvoke(...)   # 正确
async_graph.invoke(...)          # 可能有问题或行为不一致
下面纯同步的 sync_graph 才适合用 invoke()。

# 4. 和 stream 的对比
同一套流程，如果改成：

async for update in async_graph.astream(..., stream_mode="updates"):
    print(update)
会分步看到每个 Node 的写回，而不是最后一次性拿完整 State：


{"normalize_text": {"normalized_text": "LangGraph"}}
{"count_characters": {"length": 9}}
{"format_result": {"result": "处理结果：LangGraph，共 9 个字符"}}

6. 总结

本篇从 Workflow 的基本组成出发，依次介绍了 State、Reducer 和 Node：

1. State Schema 定义工作流中可以共享哪些数据。
2. Node 读取当前 State，并只返回自己负责的局部更新。
3. Reducer 决定同一个 State 字段的新旧值如何合并。
4. TypedDict、dataclass 和 Pydantic 适合不同的状态建模需求。
5. 同步函数、异步函数和可调用对象都可以注册为 Node。
6. 并行节点写入同一个字段时，需要为该字段配置合适的 Reducer。

这些内容解决了“工作流处理什么数据”和“节点怎样处理数据”两个问题。系列 10（下） 将继续介绍 Edge、条件路由、图的编译执行，并把这些知识组合成一个可以在 LangGraph Studio 中测试的城市旅行方案 Workflow。
